Objašnjenje koračnog motora s reduktorom: vrste, zakretni moment i kako odabrati pravi

Standardni koračni motor već je izuzetno koristan uređaj - kreće se u preciznim koracima, drži svoj položaj bez kočnice i ne zahtijeva senzor povratne informacije za osnovno pozicioniranje. Ali postoji klasa primjena u kojima standardni motor ne uspijeva: opterećenja koja trebaju više okretnog momenta nego što ih motor može generirati, opterećenja s visokom inercijom koja se odupiru ubrzanju ili zadaci pozicioniranja gdje izvorni kut koraka od 1,8 stupnjeva jednostavno nije dovoljno dobar. Koračni motor s reduktorom rješava sva tri problema odjednom pričvršćivanjem mjenjača izravno na osovinu motora. Rezultat je kompaktan, integrirani aktuator koji višestruko povećava okretni moment, smanjuje brzinu, poboljšava rezoluciju i ukroćuje teške omjere inercije—bez promjene i jedne linije kontrolnog koda. Ovaj vodič objašnjava kako rade koračni motori s zupčanicima, što nude dostupne vrste zupčanika, kako odabrati pravu konfiguraciju i gdje ti motori rade najbolje.

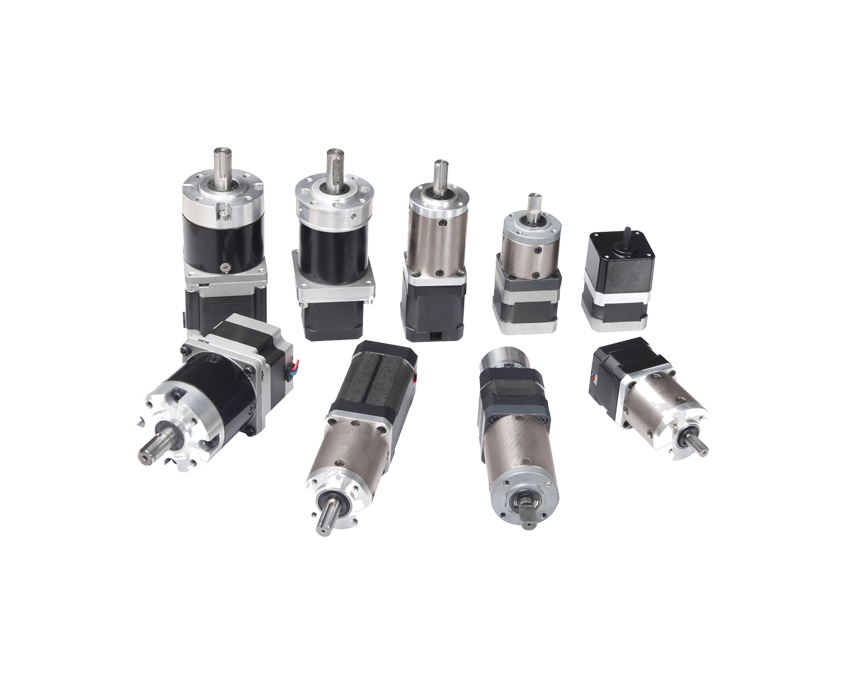

Što je koračni motor s reduktorom i kako radi

A pogonski koračni motor je integrirana jedinica koja se sastoji od koračnog motora—obično dvofaznog bipolarnog hibridnog koračnog motora—kombiniranog izravno s mjenjačem pričvršćenim na njegovu izlaznu osovinu. Mjenjač je konstruiran i usklađen u tvornici, tako da motor i glava mjenjača dijele jednu montažnu prirubnicu i predstavljaju jedinstveno mehaničko sučelje sa strojem. Osovina motora pokreće ulaz mjenjača; izlazna osovina mjenjača pokreće teret pri smanjenoj brzini i proporcionalno povećanom momentu.

Dio koračnog motora radi identično kao samostalni steper: pokretački program šalje impulse koraka i smjera, motor napreduje za jedan korak (ili mikrokorak) po impulsu, a pozicija se prati u otvorenoj petlji brojanjem impulsa. Mjenjač ne mijenja ovo upravljanje - on jednostavno transformira kretanje na svom izlazu. Svaki korak koji motor poduzima pomakne izlaznu osovinu za jedan kut podijeljen s omjerom prijenosa. Motor od 1,8 stupnjeva (200 punih koraka po okretaju) s mjenjačem 10:1 proizvodi efektivni kut koraka od 0,18 stupnjeva i 2000 koraka po izlaznom okretaju. Ovo umnožavanje razlučivosti jedno je od praktično najvrijednijih svojstava konfiguracije koračnog motora s reduktorom.

Transformacija momenta slijedi isti omjer. Izlazni moment jednak je momentu zadržavanja motora pomnoženom s prijenosnim omjerom i mehaničkom učinkovitošću mjenjača. NEMA 17 motor sa zakretnim momentom od 0,5 Nm i mjenjačem 10:1 pri 90% učinkovitosti isporučuje približno 4,5 Nm na izlaznoj osovini — što je ekvivalentno snazi ​​puno većeg i skupljeg stepera bez prijenosa. Ovo umnožavanje momenta je razlog zašto NEMA 17 ili NEMA 23 koračni motor s reduktorom često može zamijeniti NEMA 34 motor bez reduktora, štedeći prostor na ploči i težinu u stroju.

Zašto je omjer inercije važan i kako ga zupčanici popravljaju

Jedan od najvažnijih — i o kojem se najmanje raspravlja — razloga za dodavanje mjenjača koračnom motoru je usklađivanje inercije. Kada koračni motor pokreće teret, omjer inercije opterećenja i inercije rotora određuje koliko dobro motor može ubrzati, usporiti i precizno se zaustaviti. Ako je inercija opterećenja puno veća od inercije rotora, motor se bori s kontrolom opterećenja tijekom dinamičkih pokreta, što rezultira prekoračenjem (više koraka poduzetih nego što je naređeno), podbacivanjem (manje koraka napravljeno) ili izgubljenim koracima—svim oblicima pogrešaka u pozicioniranju koje uopće ne razumiju svrhu korištenja stepera.

Mjenjač smanjuje inerciju opterećenja koja se reflektira natrag na motor za kvadrat omjera prijenosa. Mjenjač 10:1 smanjuje inerciju reflektiranog opterećenja za faktor 100. To znači da motor koji nije mogao pouzdano izravno kontrolirati opterećenje visoke inercije odjednom to može učiniti s pouzdanjem putem mjenjača. Praktični prag unutar kojeg većina dizajnera radi je omjer opterećenja i inercije rotora od 10:1 ili manji. Kod viših omjera, točnost pozicioniranja i dinamička izvedba opadaju. Ako izračunati omjer bez zupčanika premašuje ovaj prag, dodavanje mjenjača često je ispravan inženjerski odgovor—učinkovitiji i jeftiniji od jednostavnog specificiranja većeg motora.

Tu je i prednost rezonancije. Nepodešeni koračni motori koji rade pri niskim brzinama mogu pokazivati ​​srednjofrekventnu rezonanciju—vibraciju i nestabilnost uzrokovanu interakcijom između frekvencije koraka i prirodne rezonantne frekvencije motora. Budući da koračni motor s zupčanikom pokreće svoj unutarnji motor pri višoj brzini (brzina pomnožena s omjerom prijenosa) kako bi proizveo istu izlaznu brzinu, motor radi dalje duž svoje krivulje brzina-moment, dalje od zone rezonancije niske brzine. Ovo proizvodi glatkije, stabilnije kretanje na izlaznoj osovini nego motor bez prijenosa koji radi istom konačnom brzinom.

Tri glavna tipa mjenjača za koračne motore

Ne odgovaraju svi mjenjači podjednako primjenama koračnih motora. Budući da se koračni motori koriste za pozicioniranje - s dvosmjernim pokretima, dinamičkim promjenama opterećenja i preciznim zahtjevima za zaustavljanje i zadržavanje - mjenjač mora pažljivo upravljati zazorom, torzijskom krutošću i učinkovitošću. Tri vrste zupčanika dominiraju tržištem zupčanika koračnih motora: planetarni, čelni i pužni. Svaki ima poseban profil performansi.

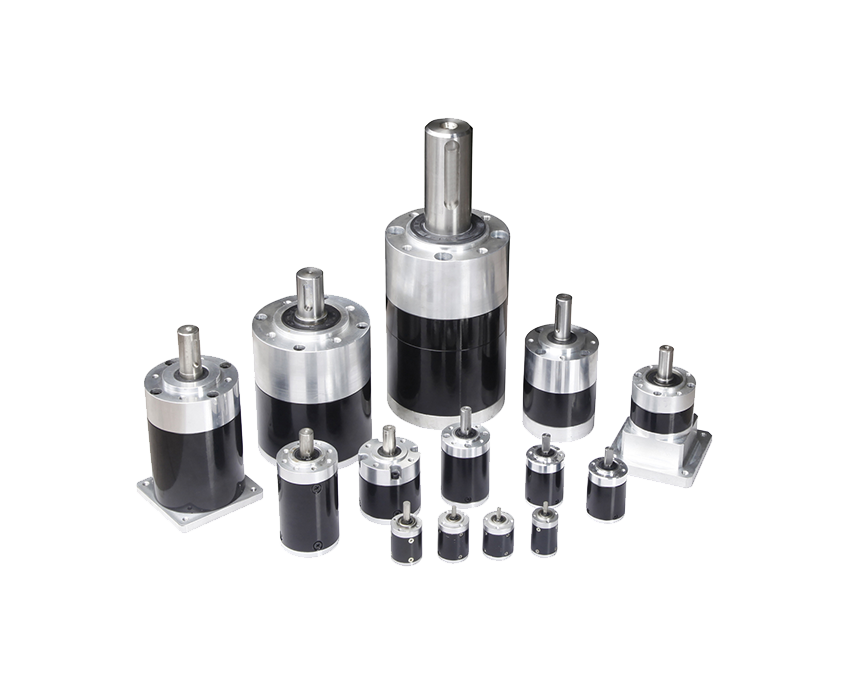

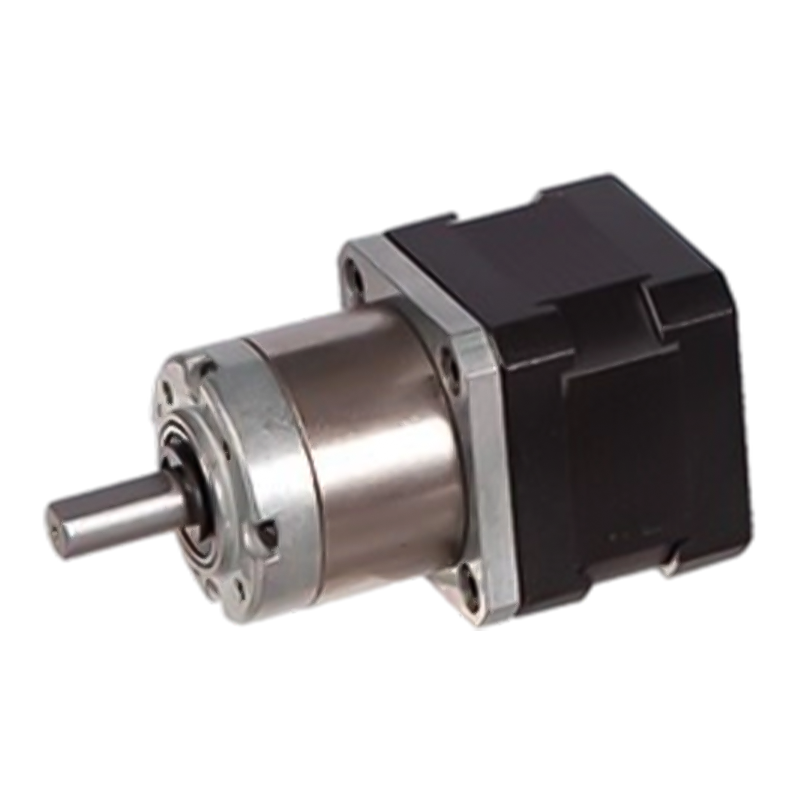

Planetarni mjenjači

Planetarni mjenjači najčešće su korišteni tip zupčanika za precizne koračne motore. Planetarni stupanj sastoji se od središnjeg sunčanog zupčanika kojeg pokreće osovina motora, višestrukih planetarnih zupčanika koji kruže oko sunca dok su u zahvatu s fiksnim vanjskim prstenastim zupčanikom i nosača koji prenosi kretanje planetarnog zupčanika na izlaznu osovinu. Budući da se okretni moment raspoređuje na više kontakata planetnih zupčanika istovremeno, planetarni mjenjači postižu visoku gustoću okretnog momenta i visoku torzijsku krutost u kompaktnom, koaksijalnom paketu — izlazna osovina ide duž iste osi kao i osovina motora.

Za NEMA 17 motore dostupni su precizni planetarni mjenjači s zračnošću od samo 15 lučnih minuta u ekonomskim razredima i ispod 3 lučne minute u visoko preciznim razredima. Prijenosni omjeri obično se kreću od 3,7:1 do 100:1 u jednostupanjskom uređaju, s dvostupanjskim konfiguracijama koje to proširuju na 369:1. Učinkovitost po stupnju je obično 90–97%, što znači da je umnožak zakretnog momenta blizu teorijskog, a stvaranje topline skromno u usporedbi s alternativama pužnog prijenosnika. Planetarni prijenosnici za NEMA 23 motore isporučuju izlazne momente do 15 Nm i više; NEMA 34 i NEMA 42 planetarni koračni motori postižu 120 Nm ili više.

Zupčasti mjenjači

Glave zupčanika s ravnim zupčanicima koriste niz spojenih čeličnih zupčanika s paralelnim vratilima kako bi se postigla potrebna redukcija. Jednostavniji su i jeftiniji od planetarnih jedinica i nude veću učinkovitost (često 95% ili više) jer svaka mreža zupčanika uključuje kotrljanje, a ne klizanje. Međutim, čelični zupčanici su većeg promjera za isti omjer i okretni moment, imaju veći zazor od preciznih planetarnih jedinica (obično 1 do 3 stupnja) i nisu koaksijalni — motor i izlazna vratila mogu biti pomaknuti. Za troškovno osjetljive primjene s umjerenim zahtjevima za okretnim momentom, jednostavnim rasporedom pogona i bez specifikacije uskog zazora, koračni motori s cilindričnim zupčanicima su ekonomičan izbor. Obično se koriste u 3D pisačima, lakim CNC aplikacijama i automatizaciji potrošačke razine gdje nekoliko stupnjeva zazora ne utječe značajno na točnost pozicioniranja.

Pužni mjenjači

Koračni motori s pužnim zupčanicima kombiniraju preciznu koračnu kontrolu koračnog prijenosnika s visokim omjerom, pogonom pod pravim kutom i sposobnošću samozaključavanja pužnog mjenjača. Omjeri od 17:1 do 500:1 dostupni su u standardnim proizvodima, čineći koračne pužne zupčanike prikladnim za primjene koje zahtijevaju vrlo niske izlazne brzine bez višestrukih stupnjeva prijenosa. Svojstvo samozaključavanja—gdje teret ne može vratiti puž—eliminira potrebu za kočnicom za držanje u mnogim aplikacijama s okomitom osi ili držanjem tereta. Kompromisi su niža učinkovitost (40–80% ovisno o omjeru), veća proizvodnja topline pri neprekidnom radu i znatno veći zazor od planetarnih jedinica. Koračni motori s pužnim zupčanicima dobro su prikladni za pokretače vrata, linearne stupnjeve za podizanje, indeksne okretne ploče i druge primjene gdje je potrebno držanje položaja pod opterećenjem i radni ciklus je isprekidan.

Usporedba tipa mjenjača za primjenu koračnog motora

NEMA veličine okvira i referenca izlaznog momenta

Koračni motori s reduktorom standardizirani su prema NEMA veličinama okvira, koje definiraju dimenzije prednje ploče motora i uzorak otvora za montažu. Oznaka NEMA ne specificira električne performanse ili performanse zakretnog momenta - one se razlikuju ovisno o namotu motora i duljini - ali definira faktor fizičkog oblika, čineći jednostavnim specificiranje glava zupčanika koji odgovaraju standardnim tijelima motora.

• NEMA 8 (20 mm): Najmanja praktična veličina stepera. Koristi se u medicinskim instrumentima, malim sustavima za doziranje i kompaktnoj robotici gdje je prostor ekstreman, a zahtjevi za okretnim momentom niski.
• NEMA 11 (28 mm): Prikladno za automatizaciju laboratorija, male rotacijske stolove i kompaktne aktuatore. Za ovu veličinu okvira dostupni su planetarni mjenjači s omjerima do 100:1 i zazorom do 3 kutne minute.
• NEMA 17 (42 mm): Najpopularnija veličina okvira koračnog motora s prijenosnikom u 3D ispisu, stolnom CNC-u, robotici i automatizaciji lake industrije. Planetarni mjenjači za NEMA 17 daju izlazne momente do 3 Nm i omjere od 3,7:1 do 369:1. Kvadratna prednja ploča od 42 mm široko je podržana ekosustavima mehaničkog dizajna.
• NEMA 23 (57 mm): Standard za industrijsku laku automatizaciju, transportere, dodavače i CNC opremu srednje klase. Koračni motori NEMA 23 s planetarnim zupčanicima postižu izlazne momente do 15 Nm ili više. NEMA 23 koračni zupčanik u omjeru 10:1 često može zamijeniti NEMA 34 motor bez prijenosa po nižoj cijeni i manjoj površini.
• NEMA 34 (86 mm) i NEMA 42 (110 mm): Koristi se u teškim CNC glodalicama, opremi za industrijsku automatizaciju i sustavima za pozicioniranje s velikim zakretnim momentom. Planetarni NEMA 34 motori postižu izlazne momente do 120 Nm; Konfiguracije NEMA 42 ovo dodatno proširuju.

Ključna područja primjene koračnih motora s reduktorom

Kombinacija koračnog upravljanja otvorenom petljom, visokog izlaznog momenta, fine efektivne rezolucije i kompaktnog integriranog pakiranja čini koračne motore s reduktorom preferiranim pokretačem u širokom rasponu industrija.

Industrijska automatizacija i robotika

Koračni motori s zupčanicima standardni su aktuatori u kartezijanskim robotima, portalnim sustavima, rotacijskim indeksatorima i strojevima za odabir i postavljanje. Planetarni koračni motor veličine NEMA 23 ili NEMA 34 pruža okretni moment i rezoluciju potrebnu za precizno pozicioniranje osi bez troškova servo sustava. Samostalno sučelje koraka i smjera pojednostavljuje dizajn kontrolera—većina PLC-ova i kontrolera kretanja može upravljati koračnim pokretačem izravno bez dodatne infrastrukture povratnih informacija.

Medicinski i laboratorijski instrumenti

Sustavi za doziranje tekućine, pumpe za štrcaljke, stupnjevi za uzorkovanje analitičkih instrumenata i dijagnostička oprema koriste kompaktne koračne motore s zupčanicima—često NEMA 11 ili NEMA 17 s planetarnim mjenjačima—gdje je precizno, ponovljivo pozicioniranje u malom pakiranju ključno. Sposobnost držanja položaja bez kontinuiranog povlačenja energije je dragocjena kod instrumenata koji rade na baterije ili s niskim zagrijavanjem gdje je napajanje motora potrebno svesti na minimum tijekom razdoblja mirovanja.

3D ispis i stolni CNC

Pogoni ekstrudera i pogoni s vodećim navojem osi Z u 3D pisačima obično koriste koračne motore s planetarnim zupčanicima NEMA 17 za višestruki okretni moment dostupan za guranje filamenta ili podizanje ispisne glave protiv gravitacije. Poboljšana razlučivost prijenosnog omjera također omogućuje finiju kontrolu visine sloja na glavnom vijku bez prebacivanja na konfiguraciju pokretača s višim mikrokoracima.

Strojevi za pakiranje

Indeksni transporteri, aplikatori naljepnica, momenti zatvarača i glave za punjenje u linijama za pakiranje koriste koračne motore s zupčanicima za njihovo ponovljivo, programabilno pozicioniranje i njihovu sposobnost da zadrže položaj između poteza bez zasebne parkirne kočnice. Koračni motori s pužnim zupčanicima koriste se posebno u vertikalnim stanicama za punjenje i zatvaranje gdje se teret ne smije vraćati unatrag kada je motor bez napona.

Pokretači i pokretači vrata

Koračni motori s pužnim zupčanicima dobro su prikladni za automatizirane pokretače vrata, vrata i ventila gdje svojstvo samozaključavanja drži mehanizam u položaju bez stalne struje zadržavanja motora. Visoki omjer redukcije omogućuje malom motoru generiranje okretnog momenta potrebnog za pomicanje teških vrata ili svladavanje mehanizama ventila s oprugom bez prevelikog tijela motora.

Kako odabrati pravi koračni motor s reduktorom

Ispravan odabir koračnog motora s reduktorom zahtijeva rad s nekoliko međusobno ovisnih parametara određenim redoslijedom. Preskakanje koraka—posebno provjere inercije i procjene toplinskog radnog ciklusa—dovodi do motora koji radi na stolu, ali ne radi u radu.

Najprije definirajte profil opterećenja i kretanja

Prije nego pogledate podatkovnu tablicu bilo kojeg motora, odredite zahtjeve za primjenu: potrebni izlazni moment (uključujući servisni faktor za vršna opterećenja i ubrzanje), potrebna izlazna brzina u RPM, profil kretanja (vrijeme ubrzanja, putovanje, vrijeme usporavanja) i radni ciklus (postotak vremena u kojem se motor aktivno kreće u odnosu na zadržavanje ili bez napona). Ovi parametri određuju svaku odluku o odabiru nizvodno. Izlazni moment i brzina zajedno definiraju potrebnu mehaničku snagu; radni ciklus određuje hoće li toplinske ocjene postati obvezujuća ograničenja.

Zajedno odaberite prijenosni omjer i veličinu motora

Prijenosni omjer bi trebao biti odabran tako da radnu brzinu motora postavi u gornji dio njegova upotrebljivog raspona brzine—obično 200 do 600 RPM za većinu hibridnih koračnih motora—gdje je krivulja okretnog momenta i brzine još uvijek razumno ravna. Pokretanje motora pri vrlo niskim brzinama (ispod 100 okretaja u minuti bez zupčanika) stavlja ga u zonu sklonu rezonanciji i daje manje stabilno kretanje od bržeg pokretanja kroz mjenjač. Nakon što se odredi ciljana brzina motora, omjer je jednostavno brzina motora podijeljena s potrebnom izlaznom brzinom. Potvrdite da rezultirajući izlazni moment (moment zadržavanja motora × omjer prijenosa × učinkovitost) zadovoljava zahtjeve opterećenja uključujući servisni faktor. Ako ne, povećajte veličinu okvira motora ili povećajte omjer.

Provjerite omjer opterećenja i inercije rotora

Izračunajte inerciju opterećenja (uključujući izlaznu osovinu mjenjača, spojku i sve mehaničke komponente između izlaza mjenjača i konačnog opterećenja) i podijelite je s inercijom rotora odabranog motora. Odražena inercija opterećenja (tromost opterećenja podijeljena s kvadratom prijenosnog omjera) je ono što je važno za motor. Nastojte zadržati omjer reflektirane inercije i inercije rotora ispod 10:1 za stabilne dinamičke performanse. Ako je omjer veći od toga, ili povećajte omjer prijenosa ili odaberite motor s većom inercijom rotora. Koračni motori zatvorene petlje s povratnom spregom kodera mogu tolerirati veće omjere inercije od sustava otvorene petlje, jer kontroler može otkriti i ispraviti izgubljene korake.

Procijenite povratnu reakciju prema zahtjevima aplikacije

Zazor je kutni zazor na izlaznom vratilu kada motor promijeni smjer—izlazno vratilo se ne pomiče dok se ne zauzme zazor zupčanika. U primjenama gdje se teret uvijek kreće u jednom smjeru (pumpe za točenje, jednosmjerni transporteri), zazor nema praktičnog učinka. U aplikacijama dvosmjernog pozicioniranja, zazor izravno ograničava ponovljivu točnost pozicioniranja. Ekonomski planetarni mjenjači nude zazor oko 50 lučnih minuta; precizni planetarni stupnjevi smanjuju ovo na 15 lučnih minuta; visokoprecizni stupnjevi postižu 3 lučne minute ili manje. Specificirajte najmanji stupanj zazora koji aplikacija uistinu zahtijeva—ne najčvršći mogući—jer visokoprecizni mjenjači nose značajnu premiju u pogledu troškova.

Potvrdite mehaničko sučelje mjenjača

Provjerite jesu li odabrani promjer izlaznog vratila mjenjača, specifikacija klina, maksimalno dopušteno radijalno opterećenje i maksimalno dopušteno aksijalno opterećenje kompatibilni sa spojnicom ili pogonskom komponentom. Mjenjači za koračne motore imaju definirana dopuštena radijalna i aksijalna opterećenja koja, ako se prekorače, ubrzavaju trošenje ležaja i smanjuju vijek trajanja mjenjača. Ako primjena nameće značajna prevjesna (radijalna) opterećenja—kao što je zupčanik ili remenica postavljena izravno na izlaznu osovinu bez dodatne potpore—provjerite da nazivni ležaj mjenjača odgovara opterećenju pri radnoj brzini.
