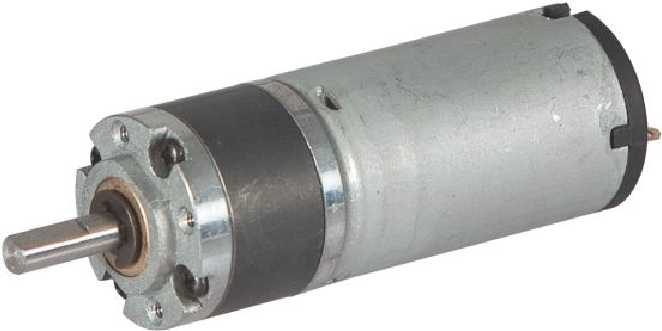

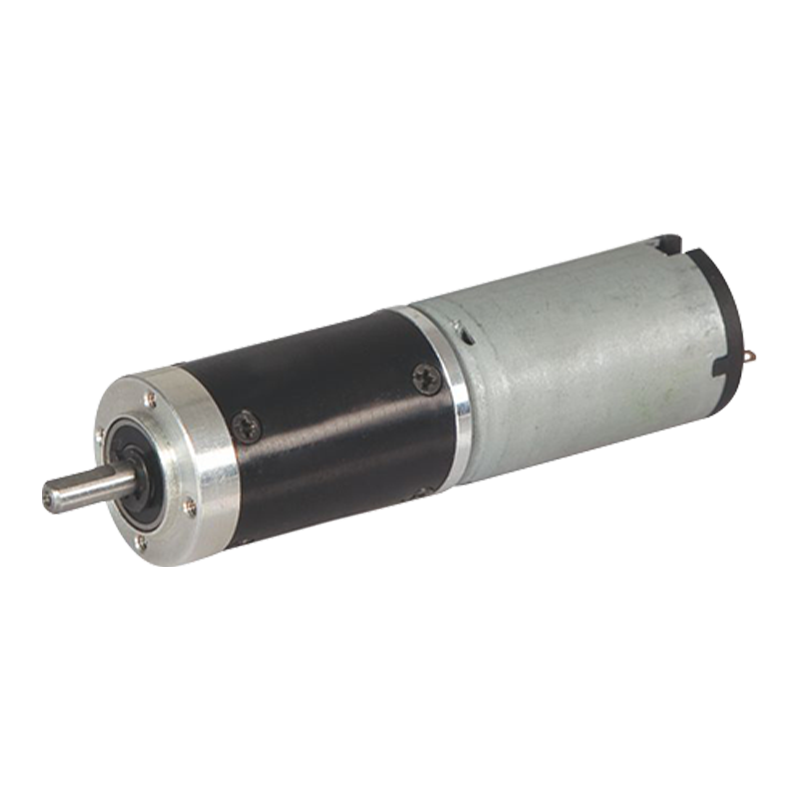

22JN10K/22ZY38 22 mm 0,1-1N.m DC četkani planetarni motor s brušenim magnetom

22JN10K/22ZY38 22 mm 0,1-1N.m DC četkani planetarni motor s brušenim magnetom

Unutarnji zupčanički prsten 22JN10K/22ZY38 DC planetarnog motora s permanentnim magnetom izrađen je od metalnog materijala, s vanjskim promjerom od 22 mm. Podržava dvostruki napon od 12 V i 24 V, ima brzinu bez opterećenja od 3000-6000 o/min i prikladan je za različite scenarije.
Ovaj proizvod kombinira jednostavne karakteristike pogona istosmjernih brušenih motora sa sposobnošću pojačanja visokog zakretnog momenta planetarnih sustava zupčanika. Njegove osnovne značajke performansi uključuju veliki startni moment, nisku cijenu, jednostavno upravljanje i snažnu fleksibilnost održavanja.

  • 22JN10K/22ZY38 22 mm 0,1-1N.m DC četkani planetarni motor s brušenim magnetom

+86 0579-86817938-836

[email protected]

22JN10K/22ZY38

Planetarni mjenjač promjera 22 mm,

Dopušteni raspon opterećenja: 0,1N.m~1,0

PM DC planetarni motor zupčanika (materijal prstenastog zupčanika: metalni prah)

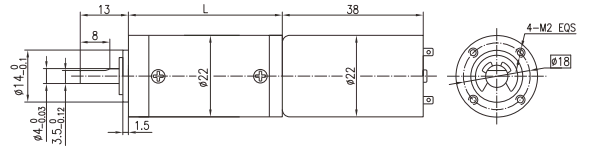

Dimenzije

Promjer izlazne osovine mjenjača može biti Φ6, duljina osovine može biti 20.

Tehnički podaci motora

Vrsta

Ocijenjeno

napona

VDC

Bez opterećenja

Brzina

okokr/min

Bez opterećenja

Trenutni

mA

Ocijenjeno

Brzina

okokr/min

Ocijenjeno

Zakretni moment

mN.m

Izlaz

snaga

W

Ocijenjeno

trenutni

mA

Zastoj

Zakretni moment

mN.m

Zastoj

trenutni

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Tehnički podaci motora zupčanika

Konfigurirajte 22ZY38B-1230 (22ZY38B-1230 DC motor)

Omjer redukcije

4

4.75

16

19

22

64

76

90

107

256

304

Broj zupčanika

1

1

2

2

2

3

3

3

3

4

4

Duljina (L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Brzina bez opterećenja       r/min

750

632

188

158

136

47

39

33

28

12

10

Nazivna brzina          r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Nazivni zakretni moment          N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Maks. dopušteno opterećenje u kratkom vremenu

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Konfigurirajte 22ZY38B-1260 (22ZY38B-1260 DC motor)

Omjer redukcije

4

4.75

16

19

22

64

76

90

107

256

304

Broj zupčanika

1

1

2

2

2

3

3

3

3

4

4

Duljina (L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Brzina bez opterećenja       r/min

1500

1263

375

316

273

94

79

67

56

23

20

Nazivna brzina         r/min

1250

1035

313

263

227

78

66

56

47

20

16

Nazivni zakretni moment         N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Maks. dopušteno opterećenje u kratkom vremenu

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

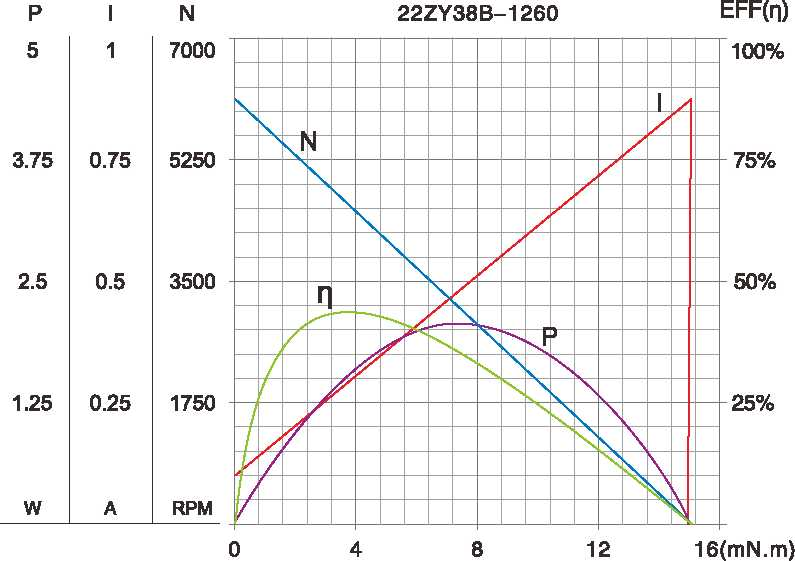

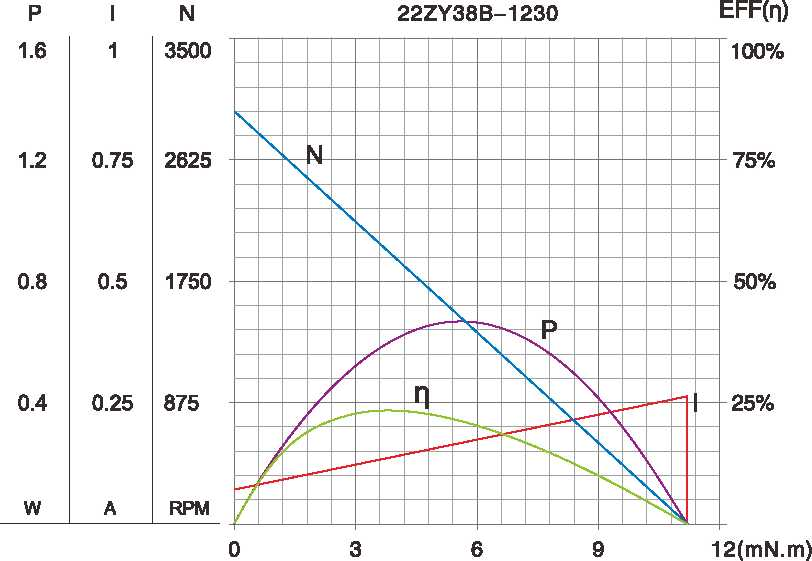

Slika motoričkih karakteristika

A-1

Tehnički parametri podložni su promjenama bez prethodne najave.*
