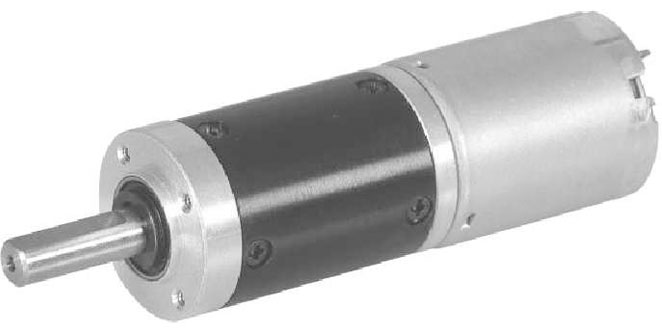

24JN10K/24ZY30 24 mm 8000-12000 o/min Brušeni istosmjerni motor s planetarnim zupčanikom s trajnim magnetom

24JN10K/24ZY30 24 mm 8000-12000 o/min Brušeni istosmjerni motor s planetarnim zupčanikom s trajnim magnetom

24JN10K/24ZY30 istosmjerni planetarni reduktorski motor s permanentnim magnetom koristi strukturu metalnog planetarnog zupčanika s vanjskim promjerom od 24 mm i omogućuje raspon okretnog momenta od 0,1 N.m do 1,0 N.m. Podržava dvostruki napon od 12V/24V, brzina bez opterećenja je do 8000- 12000 o/min.

  • 24JN10K/24ZY30 24 mm 8000-12000 o/min Brušeni istosmjerni motor s planetarnim zupčanikom s trajnim magnetom

+86 0579-86817938-836

[email protected]

24JN10K/24ZY30(2)

Planetarni mjenjač promjera 24 mm,

Dopušteni raspon opterećenja: 0,1N.m~1,0N.m

PM DC planetarni motor zupčanika (materijal prstenastog zupčanika: metal)

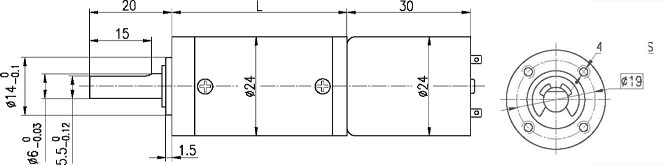

Dimenzije

Tehnički podaci motora

Vrsta

Nazivni napon VDC

Brzina bez opterećenja o/min

Struja praznog hoda mA

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja mA

Zakretni moment mN.m

Struja zastoja A

24ZY30-1280

12

8000

80

6500

3

2

300

16

1.2

24ZY30-12100

12

10000

100

7700

4

3.1

420

16

1.6

24ZY30-24120

24

12000

140

9000

3.5

3.2

300

19

1.2

Tehnički podaci motora zupčanika

Konfiguracija 24ZY30-1280 DC motor (24ZY30-1280 DC motor)

Omjer redukcije

14

19

27

51

71

100

139

189

264

369

516

Broj zupčanika

2

2

2

3

3

3

3

4

4

4

4

Duljina (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

Broj okretaja u praznom hodu o/min

571

421

296

157

113

80

58

42

30

22

16

Nazivna brzina o/min

464

342

241

127

92

65

47

34

25

18

13

Nazivni zakretni moment N.m

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

Maks. dopušteno opterećenje u kratkom vremenu N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

Konfiguracija 24ZY30-12100 DC motor (24ZY30-12100 DC motor)

Omjer redukcije

14

19

27

51

71

100

139

189

264

369

Broj zupčanika

2

2

2

3

3

3

3

4

4

4

Duljina (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

Broj okretaja u praznom hodu o/min

714

526

370

196

141

100

72

53

38

27

Nazivna brzina o/min

550

405

285

151

108

77

55

41

29

21

Nazivni zakretni moment N.m

0.045

0.062

0.087

0.15

0.21

0.29

0.41

0.49

0.69

0.96

Maks. dopušteno opterećenje u kratkom vremenu N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

Konfiguracija 24ZY30-24120 DC motor (24ZY30-24120 DC motor)

Omjer redukcije

14

19

27

51

71

100

139

189

264

369

Broj zupčanika

2

2

2

3

3

3

3

4

4

4

Duljina (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

Broj okretaja u praznom hodu o/min

857

632

444

235

169

120

86

63

45

33

Nazivna brzina o/min

643

474

333

176

127

90

65

48

34

24

Nazivni zakretni moment N.m

0.04

0.054

0.077

0.13

0.18

0.26

0.36

0.43

0.6

0.84

Maks. dopušteno opterećenje u kratkom vremenu N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
