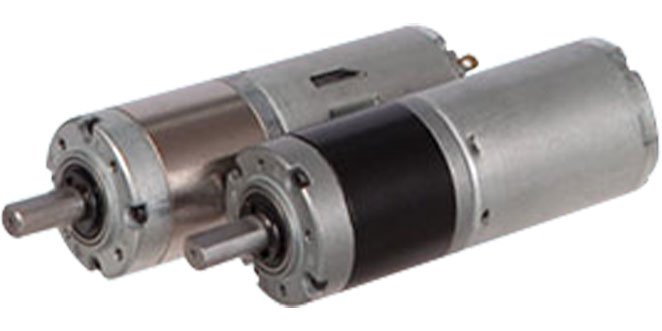

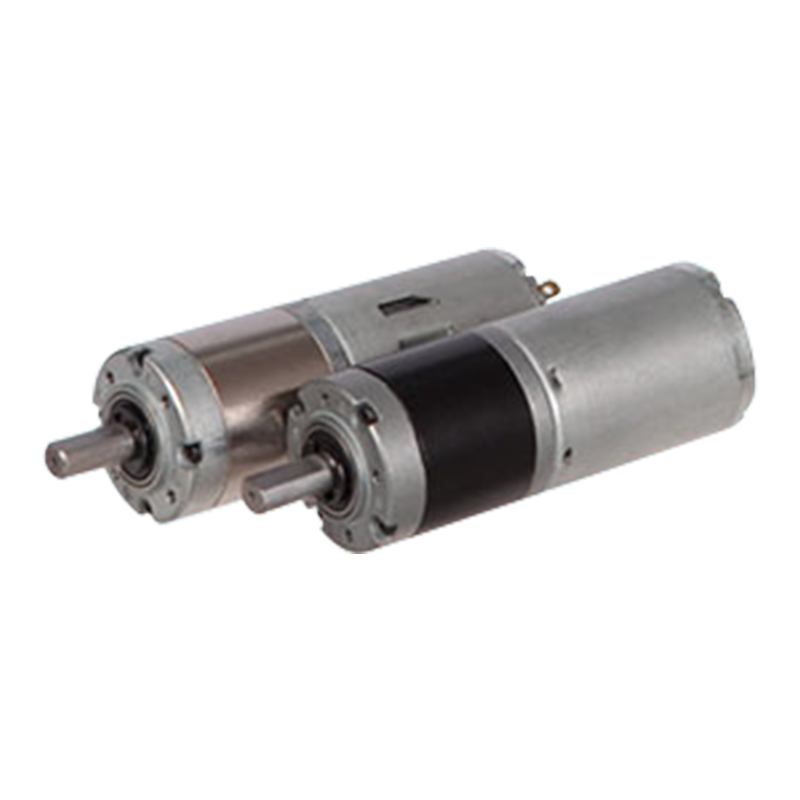

36JXE30K/36ZY50 36 mm 0,3-3N.m DC brušeni planetarni motor s permanentnim magnetom

36JXE30K/36ZY50 36 mm 0,3-3N.m DC brušeni planetarni motor s permanentnim magnetom

Materijal unutarnjeg prstena 36JXE30K/36ZY50 izrađen je od metala i metalnog praha, a možete birati između unutarnjeg prstena od dva materijala: metalnog praha (model 36JXF30K) i metala (model 36JXE30K). Vanjski promjer je 36 mm, dopušteni raspon okretnog momenta: 0,3 N.m~3,0 N.m, brzina praznog hoda je 3600-4200 o/min.
S više planetarnih kotača, udarna sila se može rasporediti i povećati kapacitet opterećenja, u kombinaciji s velikim okretnim momentom motora četke, kako bi se nosili s teškim uvjetima opterećenja (kao što su pogonski sustavi automatizirane proizvodne linije). Glatka regulacija brzine može se postići podešavanjem napona, a odabir višestupanjskog prijenosnog omjera superponiranih planetarnih zupčanika može točno kontrolirati brzinu i moment u velikom rasponu, prikladno za scenarije koji zahtijevaju fino podešavanje (kao što je medicinska oprema, mali roboti).

  • 36JXE30K/36ZY50 36 mm 0,3-3N.m DC brušeni planetarni motor s permanentnim magnetom

+86 0579-86817938-836

[email protected]

36JXE30K/36ZY50

Planetarni mjenjač promjera 36 mm,

Dopušteni raspon opterećenja: 0,3N.m~3,0N.m

PM DC planetarni motor zupčanika (materijal prstenastog zupčanika: metal i metalni prah)

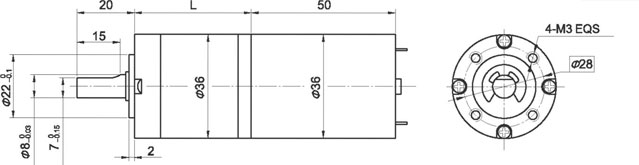

Dimenzije

Prstenasti zupčanici mogu se odabrati između dva materijala: metalni prah (tip: 36JXF30K), metal (tip: 36JXE30K)

Tehnički podaci motora

Vrsta

Nazivni napon VDC

Brzina bez opterećenja o/min

Struja praznog hoda mA

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja mA

Zakretni moment mN.m

Struja zastoja A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50-2442

24

4200

120

3450

12

4.2

0.43

56

1.6

Tehnički podaci motora zupčanika

Konfiguracija 36ZY50-2436 DC motor (36ZY50-2436 DC motor)

Omjer redukcije

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Broj zupčanika

1

1

2

2

2

3

3

3

3

4

4

4

4

Duljina (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Broj okretaja u praznom hodu o/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

Nazivna brzina o/min

809

579

214

158

111

59

42

30

22

16

11

8.1

5.8

Nazivni zakretni moment N.m

0.037

0.051

0.12

0.17

0.24

0.41

0.57

0.8

1.1

1.4

1.9

2.6

3

Maks. dopušteno opterećenje u kratkom vremenu N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

Konfiguracija 36ZY50-2442 DC motor (36ZY50-2442 DC motor)

Omjer redukcije

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Broj zupčanika

1

1

2

2

2

3

3

3

3

4

4

4

4

Duljina (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Broj okretaja u praznom hodu o/min

1132

811

300

221

156

82

59

42

30

22

16

11

8.1

Nazivna brzina o/min

930

666

246

182

128

68

49

35

25

18

13

9.3

6.7

Nazivni zakretni moment N.m

0.04

0.056

0.14

0.18

0.26

0.45

0.62

0.88

1.2

1.5

2.1

2.9

3

Maks. dopušteno opterećenje u kratkom vremenu N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

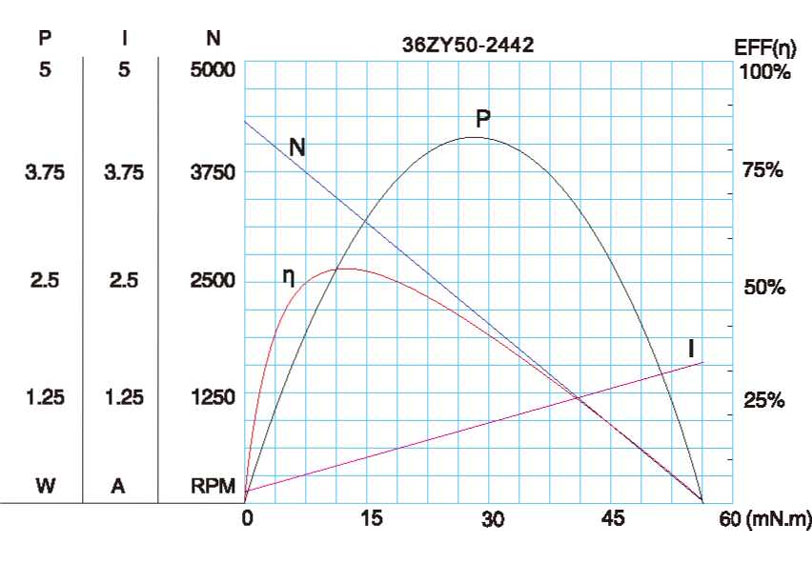

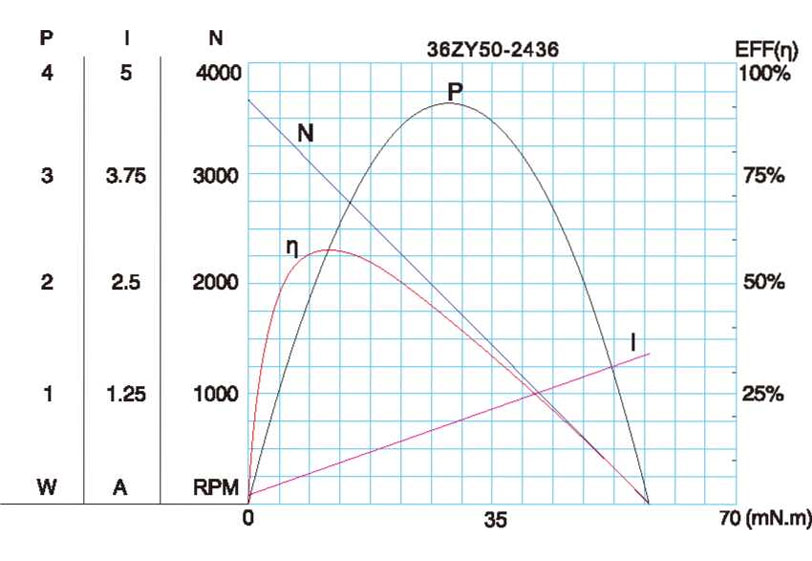

Motorička karakteristika Slika

A-17

Tehnički parametri podložni su promjenama bez prethodne najave.*
