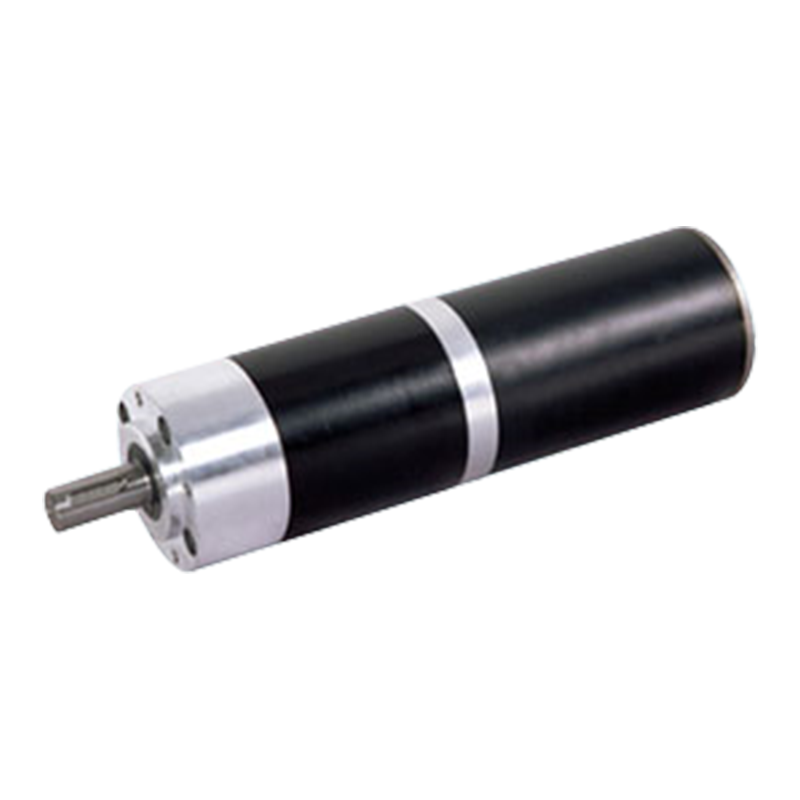

82JX1200K/80ZY125 82 mm 120 N.m DC četkani planetarni motor s brušenim magnetom

82JX1200K/80ZY125 82 mm 120 N.m DC četkani planetarni motor s brušenim magnetom

DC planetarni motor s trajnim magnetom dizajniran je s kompatibilnošću s dvostrukim naponom od 12 V/24 V za prilagodbu različitim scenarijima potrošnje energije. Brzina bez opterećenja od 2000-3500 o/min i prijenosni omjer 6-71 mogu točno prilagoditi izlazni moment (do 120N.m) i brzinu kako bi se zadovoljili zahtjevi snage od preciznih instrumenata do opreme za teške uvjete rada. Kombinacija inercije motora od 274-440 kg·cm² i najvećeg okretnog momenta od 4,4 N.m osigurava otpornost na iznenadna opterećenja uz brzu reakciju uz malu inerciju (pokretanje i zaustavljanje <3 ms). Potrošnja energije bez opterećenja statičke struje od 22-30mA ističe visoku učinkovitost elektromagnetskog sustava.

Sustav redukcije usvaja strukturu metalnog planetarnog zupčanika s više zubaca i ostvaruje tihi rad kroz dizajn raspodjele opterećenja, osiguravajući izdržljivost mjenjača u teškim okruženjima kao što su prašina i vlaga. Kombinacija kompaktne metalne šasije (duljine 24 mm) i gustoće okretnog momenta od 120 N.m omogućuje balansiranje sukobljenih zahtjeva velike izlazne snage i integracije sustava u prostorno ograničenim scenarijima kao što su automatizirane proizvodne linije i medicinska oprema.

Cjelokupni sustav parametara ukazuje na dvostruke standarde industrijske pouzdanosti i točnosti dinamičke kontrole. Posebno je prikladan za scenarije servo pogona koji zahtijevaju brzo pokretanje i zaustavljanje, visoku gustoću zakretnog momenta i toleranciju na okoliš, kao što su jezgrene pogonske jedinice u zglobovima robota, precizni gramofoni i druga polja.

  • 82JX1200K/80ZY125 82 mm 120 N.m DC četkani planetarni motor s brušenim magnetom

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

Planetarni zupčanik promjera 82 mm,

Dopušteni raspon opterećenja: 120N.m

PM DC planetarni motor zupčanika (materijal prstenastog zupčanika: metal)

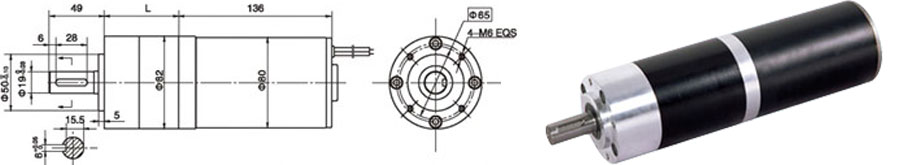

Dimenzije

Tehnički podaci motora

Vrsta

Nazivni napon VDC

Brzina bez opterećenja o/min

Struja praznog hoda mA

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja mA

Zakretni moment mN.m

Struja zastoja A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Tehnički podaci motora zupčanika

Konfiguracija 80ZY125-2420 DC motor (80ZY125-2420 DC motor)

Omjer redukcije

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Broj zupčanika

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Duljina (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Broj okretaja u praznom hodu o/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Nazivna brzina o/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Nazivni zakretni moment N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Maks. dopušteno opterećenje u kratkom vremenu N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Konfiguracija 80ZY125-2435 DC motor (80ZY125-2435 DC motor)

Omjer redukcije

4

7

14

19

25

32

50

64

71

90

116

152

195

Broj zupčanika

1

1

2

2

2

2

3

3

3

3

3

3

3

Duljina (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Broj okretaja u praznom hodu o/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Nazivna brzina o/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Nazivni zakretni moment N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Maks. dopušteno opterećenje u kratkom vremenu N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

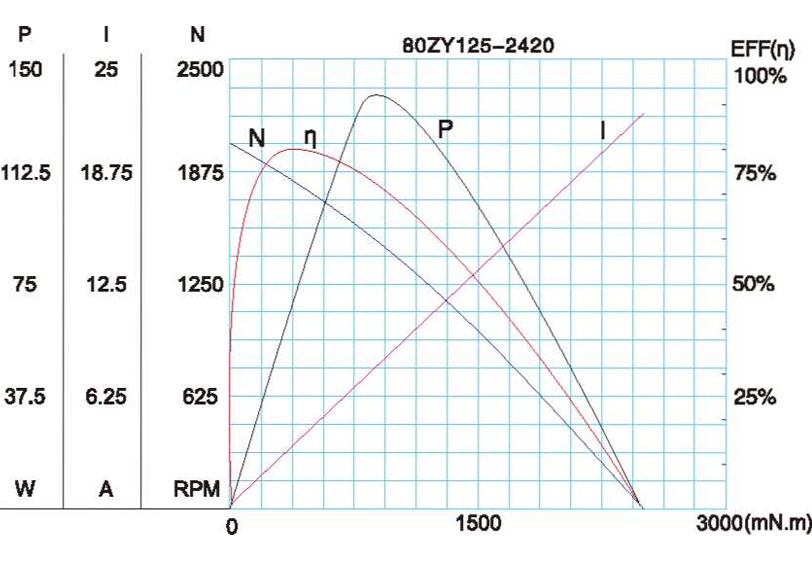

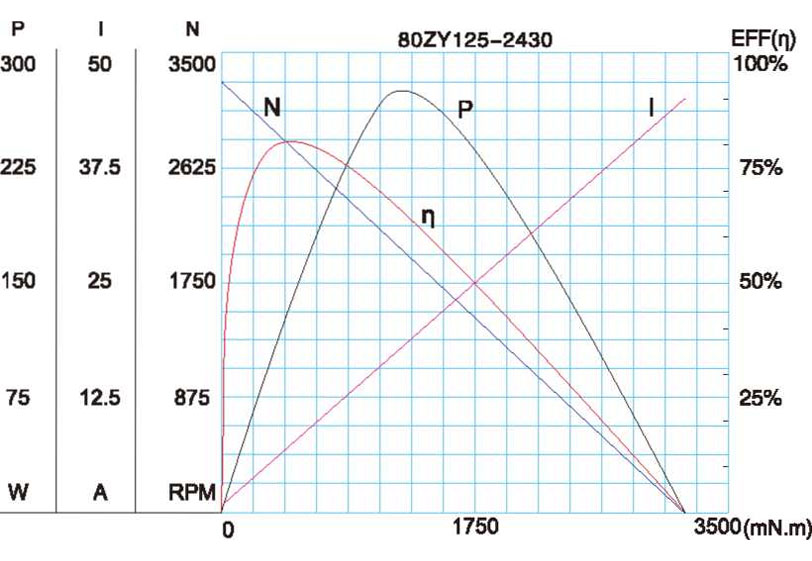

Motorička karakteristika Slika

A-34

Tehnički parametri podložni su promjenama bez prethodne najave.*
