37JBE10K/36ZY57 37 mm 1N.m DC motor s četkastim zupčanikom s trajnim magnetom

37JBE10K/36ZY57 37 mm 1N.m DC motor s četkastim zupčanikom s trajnim magnetom

37JBE10K/36ZY57 je kompaktna pogonska jedinica s vanjskim promjerom od 37 mm, koja omogućuje raspon okretnog momenta od 1,0 N.m do 37 mm i brzinu bez opterećenja od 3600 do 4200 o/min.
Brzina se može izravno kontrolirati podešavanjem ulaznog napona, a regulacija brzine je jednostavna (kao što je PWM regulacija napona), bez složenih kontrolnih algoritama, te je prikladna za zahtjeve niske cijene regulacije brzine. U scenarijima s malim opterećenjem ili povremenim radom (kao što su kućanski aparati, automatske zavjese itd.), problem trošenja četkica motora s četkama nije značajan, a ukupna je pouzdanost visoka. Mehanička struktura paralelnog mjenjača je stabilna, trošenje zupčanika je malo, a vijek trajanja je dug.

  • 37JBE10K/36ZY57 37 mm 1N.m DC motor s četkastim zupčanikom s trajnim magnetom

+86 0579-86817938-836

[email protected]

37JBE10K/36ZY57

Planetarni mjenjač promjera 37 mm,

Dopušteni raspon opterećenja: 1.0N.m

PM DC motor s cilindričnim zupčanikom

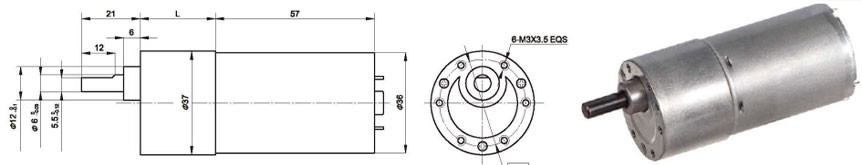

Dimenzije

Tehnički podaci motora

VRSTA

Nazivni napon VDC

Broj okretaja u praznom hodu o/min

Struja praznog hoda A

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja A

Zakretni moment N.m

Struja zastoja A

36ZY57-2436

24

3600

120

3000

17

5

0.5

89

2

36ZY57-2442

24

4200

120

3600

19

7

0.52

124

2.7

Tehnički podaci motora zupčanika

Konfiguracija 36ZY57-2436 DC motor

Omjer redukcije

6

10

18

30

50

75

100

150

Broj zupčanika

2

2

3

3

4

4

4

5

Duljina (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

Brzina bez opterećenja okokokokr/min

600

360

200

120

72

48

36

24

Nazivna brzina okokokokr/min

500

300

167

100

60

40

30

20

Nazivni zakretni moment N.m

0.09

0.14

0.22

0.37

0.61

0.78

1

1

Maks. dopušteno opterećenje u kratkom vremenu N.m

0.5

0.5

1

1

2

2

2

3

Smjer vrtnje

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

Konfiguracija 36ZY57-2442 DC motor

Omjer redukcije

6

10

18

30

50

75

100

150

Broj zupčanika

2

2

3

3

4

4

4

5

Duljina (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

Brzina bez opterećenja okokokokr/min

700

420

233

140

84

56

42

28

Nazivna brzina okokokokr/min

600

360

200

120

72

48

36

24

Nazivni zakretni moment N.m

0.1

0.16

0.25

0.41

0.68

0.87

1

1

Maks. dopušteno opterećenje u kratkom vremenu N.m

0.5

0.5

1

1

2

2

2

3

Smjer vrtnje

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

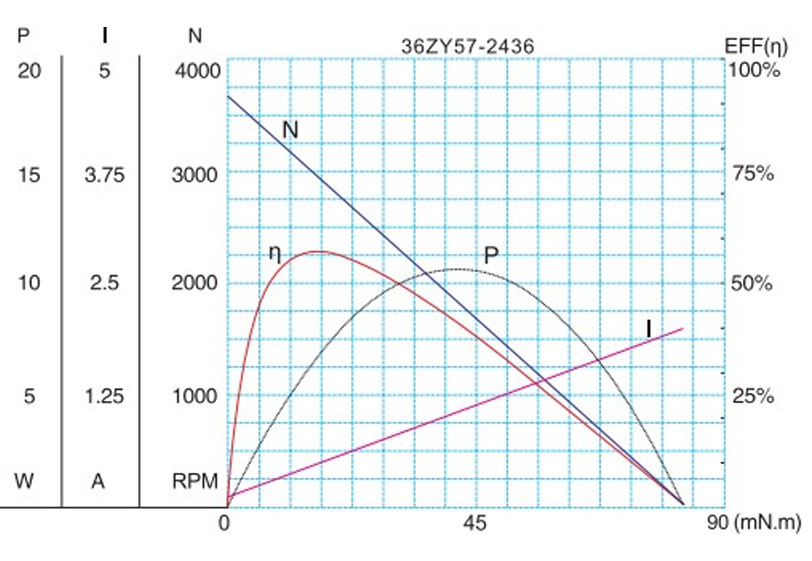

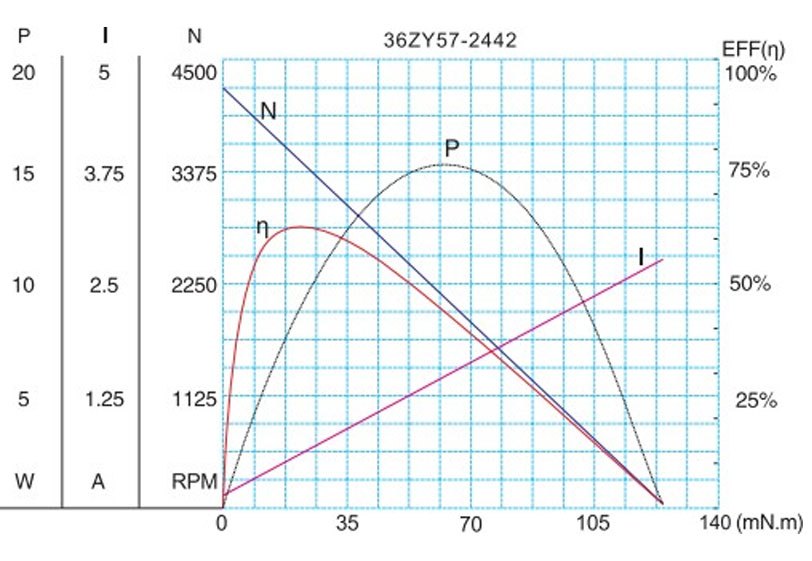

Motorička karakteristika Slika

F-5

Tehnički parametri podložni su promjenama bez prethodne najave.*
