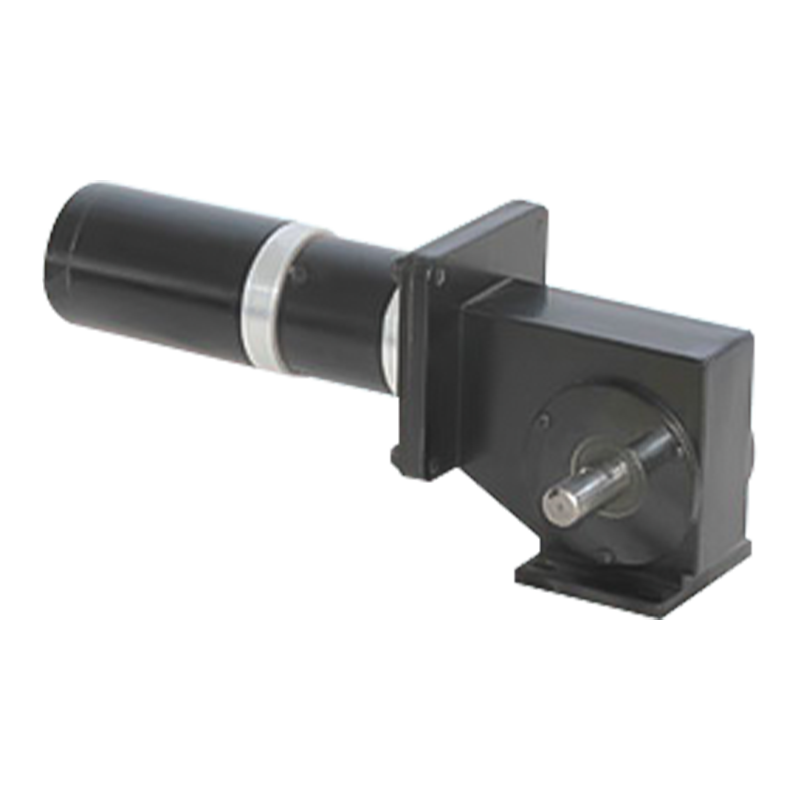

90JW/60JX/60ZY Pužni motor s četkastim trajnim magnetom visokog omjera prijenosa

90JW/60JX/60ZY Pužni motor s četkastim trajnim magnetom visokog omjera prijenosa

90JW/60JX/60ZY DC turbinski reduktor s trajnim magnetom je mješovita konfiguracija, ispred reduktora pužnog zupčanika je konfiguriran s 60JX reduktorom zupčanika, 60ZY DC motorom, za povećanje ukupnog prijenosnog omjera, postizanje niže brzine. Ukupni omjer redukcije umnožak je omjera redukcije dva reduktora.
Prijenos pužnog zupčanika može postići veći prijenosni omjer, općenito između 5-80 pa čak i više, što čini da motor s pužnim zupčanikom može pretvoriti niski izlazni moment velike brzine motora u izlazni moment velikog momenta niske brzine kako bi zadovoljio potrebe prijenosa različite opreme. Mehanizam pužnog prijenosa ima karakteristike kompaktne strukture i može postići veliki prijenosni omjer u malom prostoru, čineći ukupni volumen motora pužnog prijenosnika malim i lakim za ugradnju u opremu s ograničenim prostorom. Tijekom procesa prijenosa, kontakt između pužnog zupčanika i površine pužnog zuba je kontinuiran, prijenos je gladak, buka je niska, a oprema može pružiti stabilniju izlaznu snagu, što je prikladno za prilike s visokim zahtjevima za glatkim radom.

  • 90JW/60JX/60ZY Pužni motor s četkastim trajnim magnetom visokog omjera prijenosa

+86 0579-86817938-836

[email protected]

90JW/60JX/60ZY

Dopušteni raspon opterećenja: 20N.m

PM DC motor s pužnim prijenosnikom

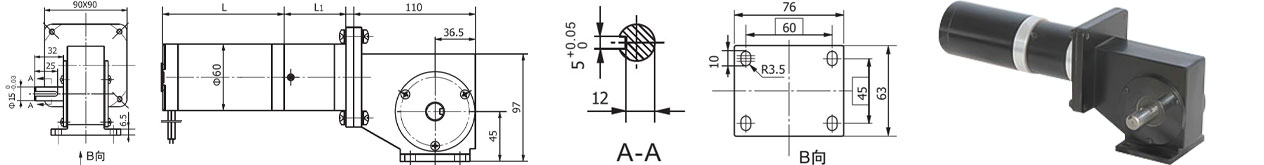

Dimenzije

Mješovita konfiguracija, 60OD planetarni mjenjač i 600D PMDC motor opremljeni su na prednjem dijelu pužnog mjenjača za povećanje ukupnog pogonskog omjera i postizanje niže brzine. Ukupni omjer jednak je umnošku dvaju prijenosnih omjera.

Napomene: Standardni proizvod je lijevo izlazno vratilo, desno izlazno vratilo dostupno je na zahtjev.

Tehnički podaci motora zupčanika

Nazivna brzina (r/min)

14

11

8

6

4

2

Nazivni moment (N.m)

9

12

20

20

20

20

Omjer pužnog mjenjača

1:25

1:32

1:25

1:25

1:25

1:25

Omjer planetarnog mjenjača

1:4,25

1:4,25

1:13

1:18

1:15

1:47

Kombinirani omjer

1:106

1:136

1:325

1:450

1:375

1:1175

DC motor

60ZY105-2420

60ZY105-2420

60ZY105-2430

60ZY105-2430

60ZY105-2420

60ZY75-2430

Duljina motora

110

110

110

110

110

80

Duljina planetarnog mjenjača

45.5

45.5

45.5

45.5

45.5

56.5
