22JX10K/22ZWN70 22 mm 0.1N.m~1.0N.m DC planetarni motor s reduktorom bez četkica

22JX10K/22ZWN70 22 mm 0.1N.m~1.0N.m DC planetarni motor s reduktorom bez četkica

Proizvod 22JX10K/22ZWN70 je planetarni reduktor s vanjskim promjerom od 22 mm, koji omogućuje raspon okretnog momenta od 0,1 N.m~1,0 N.m, materijal unutarnjeg prstena zupčanika izrađen je od metala, prikladan za 12v/24v dvonaponsko okruženje.
Nema četke, trošenje je uglavnom koncentrirano u ležajevima, dizajn opterećenja planetarnog zupčanika za smanjenje trošenja u jednoj točki, kombinacija ta dva značajno smanjuje mehaničke gubitke, vijek do desetaka tisuća sati, a održavanje samo prašina. Značajka bez iskrenja smanjuje elektromagnetske smetnje i prikladna je za precizne instrumente i industrijska okruženja s dugotrajnim kontinuiranim radom. Visok dinamički odziv i kompaktan dizajn za precizno držanje.

  • 22JX10K/22ZWN70 22 mm 0.1N.m~1.0N.m DC planetarni motor s reduktorom bez četkica

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN70

Planetarni mjenjač promjera 22 mm,

Dopušteni raspon opterećenja: 0,1N.m~1,0N.m

BLDC motor s planetarnim zupčanikom (materijal prstenastog zupčanika: metal)

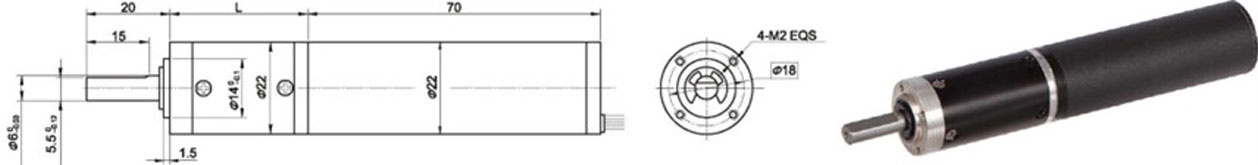

Dimenzije

Tehnički podaci o motoru bez četkica

VRSTA

Broj polova

Broj faza

Napon VDC

Brzina bez opterećenja o/min

Brzina o/min

Zakretni moment mN.m

Snaga W

Zakretni moment mN.m

Trenutni A

Otpor linije do linije u ohmima

Međuvodni induktivitet mH

22ZWN70-2460

8

3

24

6000

3500

22

8

50

1.5

11.8

4.2

Tehnički podaci motora zupčanika

Konfiguracija 22ZWN70-2460 DC motor bez četkica (22ZWN70-2460 BLDC motor)

Omjer redukcije

3.7

5.2

14

19

27

51

Broj zupčanika

1

1

2

2

2

3

Duljina (L) mm

24.4

24.4

33

33

33

41.5

Brzina bez opterećenja okr/min

1617

1158

429

316

222

118

Nazivna brzina rAnin

943

676

250

184

130

69

Nazivni zakretni moment N.m

0.073

0.1

0.25

0.34

0.48

0.8

Maks. dopušteno opterećenje u kratkom vremenu N.m

0.3

0.3

1.2

1.2

1.2

2.5
