Dom / Proizvod / DC zupčani motor bez četkica / DC planetarni motor bez četkica / 42JX150K/42ZWN60 42 mm 2N.m~15N.m DC planetarni zupčani motor bez četkica

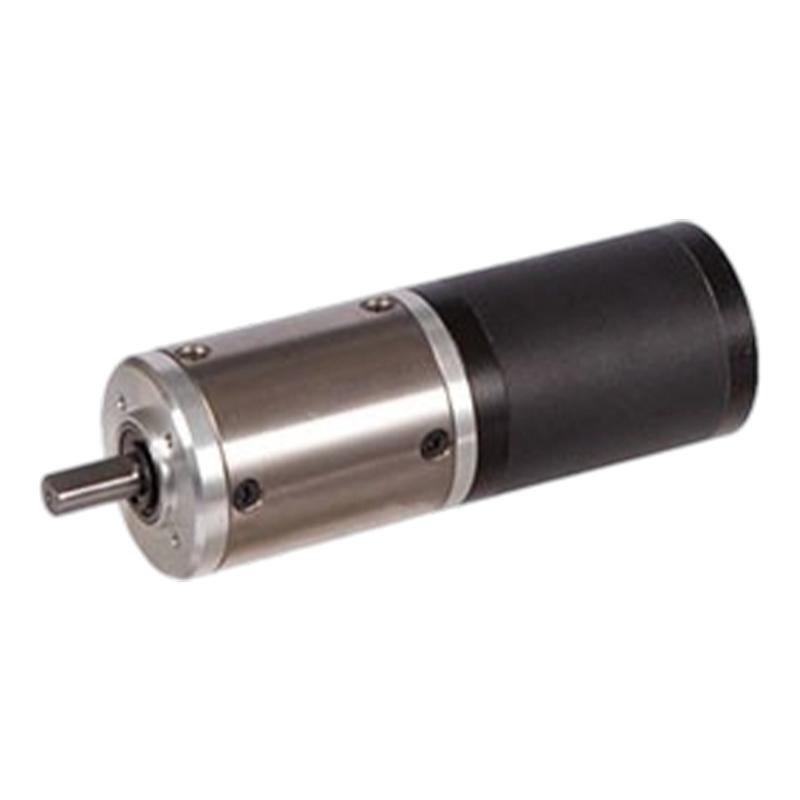

42JX150K/42ZWN60 42 mm 2N.m~15N.m DC planetarni zupčani motor bez četkica

42JX150K/42ZWN60 42 mm 2N.m~15N.m DC planetarni zupčani motor bez četkica

42JX150K/42ZWN60 je planetarni mjenjač visokih performansi od 42 mm dizajniran za širok raspon primjena koje zahtijevaju preciznu kontrolu momenta. Dopušteni raspon zakretnog momenta je 2N.m~15N.m, uz učinkovitost prijenosa i trajnost.
Bez mehaničkog zvuka trenja pri preokretu, mreža planetarnog zupčanika s više zubaca za smanjenje vibracija, to dvoje radi zajedno kako bi buka pri radu bila ≤50dB(A), što je prikladno za medicinsku opremu, servisne robote i druge tihe scene. Motor bez četkica koristi elektroničku komutaciju za zamjenu tradicionalne mehaničke komutacije, smanjujući gubitak trenja između četke i komutatora, dok rotor koristi materijale s trajnim magnetima, ima visoku magnetsku energiju, učinkovitost rada motora je visoka, u usporedbi s motorom s četkom može uštedjeti oko 30% do 50%.

  • 42JX150K/42ZWN60 42 mm 2N.m~15N.m DC planetarni zupčani motor bez četkica

+86 0579-86817938-836

[email protected]

42JX150K/42ZWN60

Planetarni mjenjač promjera 42 mm,

Dopušteni raspon opterećenja: 2N.m~15N.m

BLDC motor s planetarnim zupčanikom (materijal prstenastog zupčanika: metal)

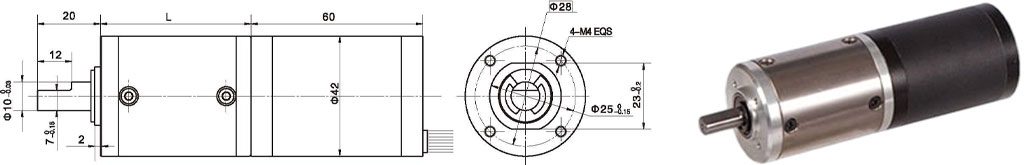

Dimenzije

Tehnički podaci o motoru bez četkica

VRSTA

Broj polova

Broj faza

Nazivni napon VDC

Brzina bez opterećenja o/min

Nazivna brzina o/min

Nazivni zakretni moment mN.m

Nazivna snaga W

Povratni moment mN.m

Vršna struja A

Otpor linije do linije oma

Međuvodni induktivitet mH

42ZWN60-2420

8

3

24

2000

1400

40

5.8

180

1.5

11.9

15

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Tehnički podaci o motoru bez četkica

Konfiguracija 42ZWN60-2420 DC motor bez četkica (42ZWN60-2420 BLDC motor)

Omjer redukcije

3.5

14

21

49

84

104

126

172

294

Broj zupčanika

1

2

2

3

3

3

3

4

4

Duljina (L) mm

32.5

39.2

39.2

46

46

46

46

52.5

52.5

Brzina bez opterećenja okokr/min

571

142

95

41

24

19

16

12

7

Nazivna brzina rAnin

400

100

66

28

16

13

11

8

4.5

Nazivni zakretni moment N.m

0.12

0.45

0.68

1.4

2.4

3

3.6

4.5

7.7

Maks. dopušteno opterećenje u kratkom vremenu N.m

3

12

12

25

25

25

25

30

30

Konfiguracija 42ZWN60-2430 DC motor bez četkica (42ZWN60-2430 BLDC motor)

Omjer redukcije

3.5

14

21

49

84

104

126

172

294

Broj zupčanika

1

2

2

3

3

3

3

4

4

Duljina (L) mm

32.5

39.2

39.2

46

46

46

46

52.5

52.5

Brzina bez opterećenja okokr/min

857

214

143

61

36

29

24

17

10

Nazivna brzina rAnin

600

150

100

43

25

20

17

12

7

Nazivni zakretni moment N.m

0.15

0.56

0.8

1.9

3.4

3.8

5.1

5.6

9.7

Maks. dopušteno opterećenje u kratkom vremenu N.m

3

12

12

25

25

25

25

30

30
