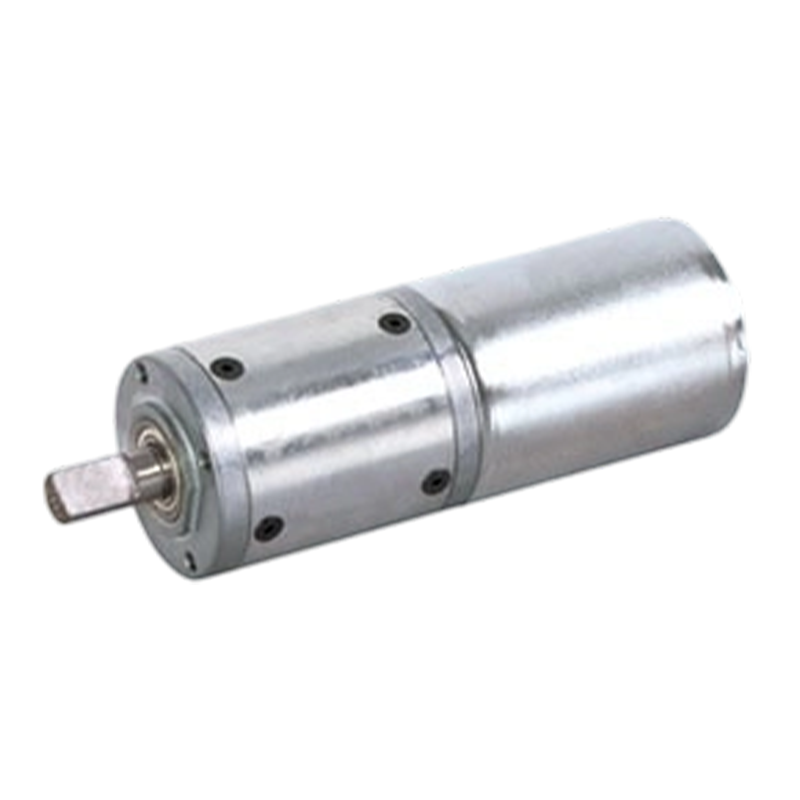

42JX150K/42ZWNP66T 42 mm dizajn s niskim trošenjem bez četkica DC planetarni motor zupčanika

42JX150K/42ZWNP66T 42 mm dizajn s niskim trošenjem bez četkica DC planetarni motor zupčanika

42JX150K/42ZWNP66T je planetarni reduktor s vanjskim promjerom od 42 mm, koji omogućuje raspon okretnog momenta od 2N.m~15N.m, a materijal unutarnjeg prstena zupčanika izrađen je od metala, prikladan za 12v/24v dvonaponsko okruženje.
Motori bez četkica ne zahtijevaju četke, habanje je uglavnom koncentrirano na ležajeve, dizajn raspodjele opterećenja planetarnog zupčanika smanjuje trošenje u jednoj točki, kombinacija ove dvije značajno smanjuje mehaničko trošenje, životni vijek je nekoliko desetaka tisuća sati, potrebno je samo održavanje od 28 mm vanjskog promjera kompaktne pogonske jedinice, prikladno za okolinu s dvostrukim naponom od 12v/24v, korištenje metalnog dizajna unutarnjeg prstena zupčanika.

  • 42JX150K/42ZWNP66T 42 mm dizajn s niskim trošenjem bez četkica DC planetarni motor zupčanika

+86 0579-86817938-836

[email protected]

42JX150K/42ZWNP66T

Planetarni mjenjač promjera 42 mm,

Dopušteni raspon opterećenja: 2N.m~15N.m

BLDC motor s planetarnim zupčanikom (materijal prstenastog zupčanika: metal)

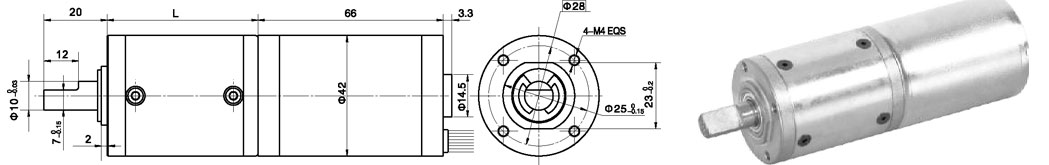

Dimenzije

Tehnički podaci o motoru bez četkica

VRSTA

Broj polova

Broj faza

Nazivni napon VDC

Broj okretaja u praznom hodu o/min

Nazivna brzina o/min

Nazivni zakretni moment mN.m

Nazivna struja A

Izlazna snaga W

42ZWNP66T-2430

8

3

24

3000

2600

150

3.7

TBD

Tehnički podaci o motoru bez četkica

Konfiguracija 42ZWNP66T-2430 DC motor bez četkica (42ZWNP66T-2430 BLDC motor)

Omjer redukcije

3.5

14

21

49

84

104

126

156

172

196

212

Broj zupčanika

1

2

2

3

3

3

3

4

4

4

4

Duljina (L) mm

32.5

39.2

39.2

46

46

46

46

52.5

52.5

52.5

52.5

Brzina bez opterećenja okr/min

857

214

143

61

36

29

24

19

17

15

14

Nazivna brzina rAnin

728

182

121

52

30

24

20

16

15

13

12

Nazivni zakretni moment N.m

0.47

1.7

2.5

5.3

9.2

11.4

13.8

15.4

16.8

19

20

Maks. dopušteno opterećenje u kratkom vremenu N.m

3

12

12

25

25

25

25

30

30

30

30

Dijagram žice

Vcc

GND

F/R

PWM

PG

crvena

Crna

zelena

Bijela

Žuto

22AWG UL3266

26AWG UL1430
