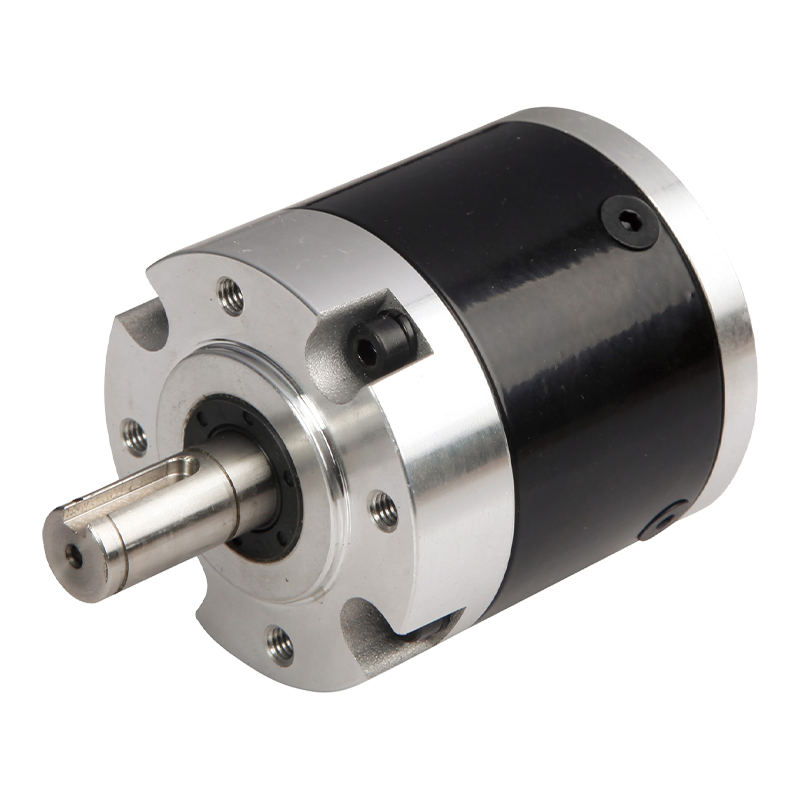

56JXL300K Planetarni mjenjač od 56 mm 300N niskog nivoa buke

56JXL300K Planetarni mjenjač od 56 mm 300N niskog nivoa buke

Planetarni mjenjač 56JXL300K s niskim šumom je proizvod visokih performansi posebno dizajniran za visokoprecizne i tihe primjene. Ovaj mjenjač ima strukturu planetarnog zupčanika sa spiralnim zubima od 56 mm s niskom bukom, dopuštajući raspon okretnog momenta od 3N.m do 30N.m, što ga čini prikladnim za različitu industrijsku opremu za automatizaciju i precizne strojeve. Materijal kućišta sastoji se od metalnih i plastičnih spiralnih zuba, što osigurava robusnost i izdržljivost. Tip ležaja izlaznog vratila je kotrljajući ležaj, s najvećim dopuštenim radijalnim opterećenjem od 200N i najvećim dopuštenim aksijalnim opterećenjem od 100N. Radijalna zračnost osovine je manja od 0,04 mm, a aksijalna zračnost je manja od 0,3 mm, sa zazorom u praznom hodu od 1,5°. Maksimalna sila pritisne osovine je 300N, što jamči stabilan rad u uvjetima visokog opterećenja. Parametri prijenosnog omjera uključuju stupanj jedan, dva, tri i četiri, koji odgovaraju različitim učinkovitostima prijenosa i nominalnim tolerancijskim momentima, ispunjavajući zahtjeve različitih scenarija primjene. Raspon radne temperature je od -10°C do 80°C, s radnom vlažnošću okoline od 20% do 85%RH, a preporučena ulazna brzina ne prelazi 4000rpm.

  • 56JXL300K Planetarni mjenjač od 56 mm 300N niskog nivoa buke

+86 0579-86817938-836

[email protected]

Planetarni mjenjač od 56 mm 56JXL300K

Planetarni mjenjač sa spiralnim zubima od 56 mm, tihi,

Dopušteni raspon opterećenja: 3N.m〜30N.m

Planetarni mjenjač niske razine buke

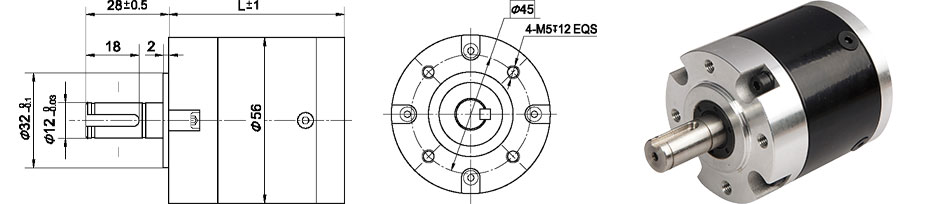

Dimenzije

Parametar

Parametar prijenosnog omjera

Prijenosni omjer

L dimenzija

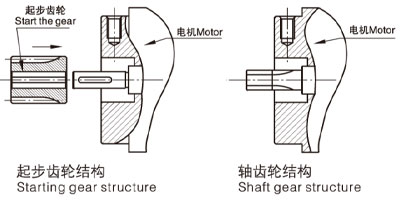

Zubi osovine, početna struktura

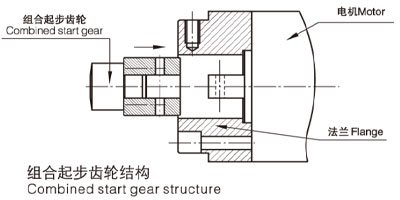

Kombinirana početna struktura

Faza1

4.2 ~9

47

64

Faza 2

15 ~38

59

72

Faza3

54 ~ 163

78

91

Faza4

196 ~ 691

90

103

Parametar

Parametar

Faza1

Faza 2

Faza3

Faza4

Učinkovitost prijenosa

0.9

0.81

0.73

0.66

Nazivni tolerancijski moment

3N.m

12N.m

20N.m

30N.m

Maksimalni trenutni tolerancijski moment

Tri puta veći od nazivnog zakretnog momenta

Radna temperatura

-10 ℃ ~ 80 ℃

Radna vlažnost okoline

20%~85%RH

Preporučena brzina unosa

≤4000 o/min

Ulazni i izlazni smjer

Isti smjer

Tehnički podaci

Materijal kućišta

Meta"Plastična spirala

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje(10 mm od prirubnice)

≤200N

Maks. osovinsko opterećenje osovine

≤100N

Radijalna igra osovine (blizu prirubnice)

≤0,04 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Pritisna sila osovine, maks

≤300N

Shema usklađivanja motora

Modul

Broj zuba

Faza1

Faza 2

Faza3

Faza 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
