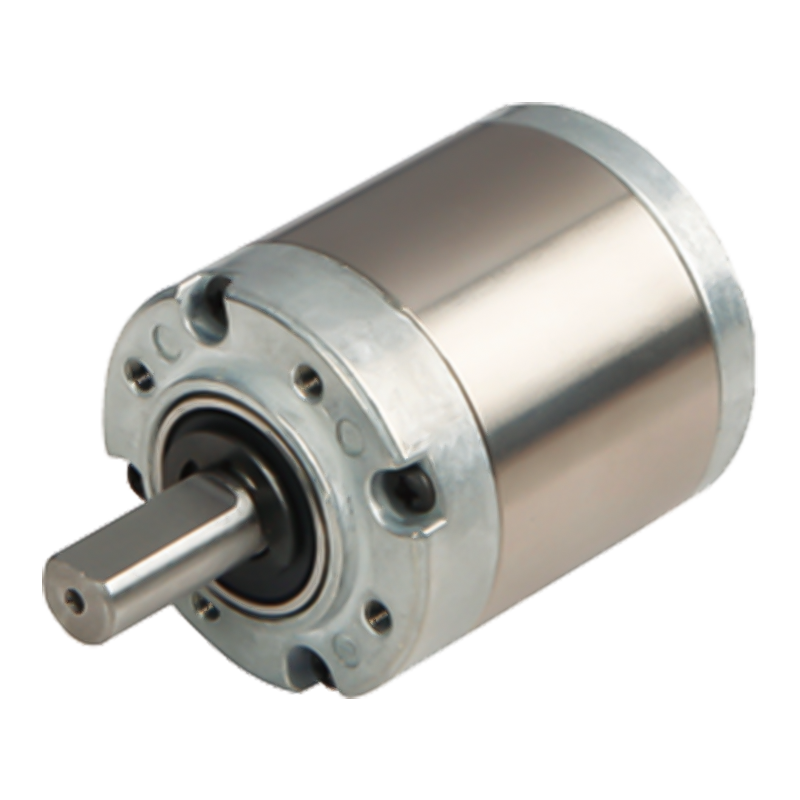

32JX30K 32 mm 0,3-3N.m planetarni mjenjač

32JX30K 32 mm 0,3-3N.m planetarni mjenjač

32JX30K je planetarni reduktor s vanjskim promjerom od 32 mm, koji omogućuje raspon okretnog momenta od 0,3 N.m ~ 3,0 N.m, učinkovitost prvog stupnja prijenosa od 90%, i radnu temperaturu od -10 ℃ ~ 80 ℃.
Kutiju planetarnog mjenjača pokreće unutarnji zahvatni planetarni zupčanik, a gubitak trenja između zupčanika je mali. U isto vrijeme, planetarni kotač je ravnomjerno raspoređen oko sunčevog kotača, a opterećenje je ravnomjerno raspoređeno, tako da je nosivost zupčanika u potpunosti iskorištena, a učinkovitost prijenosa obično je do 90% -97%. Promjenom kombinacije broja zubaca sunčanog kotača, planetnog kotača i zupčaničkog prstena mogu se postići različiti prijenosni omjeri. Prijenosni omjer jednostupanjskog planetarnog mjenjača općenito je između 3-10, a kada se višestupanjski planetarni mjenjač koristi u seriji, prijenosni omjer može doseći desetke ili čak stotine, što može zadovoljiti zahtjeve različite opreme za prijenosnim omjerom.

  • 32JX30K 32 mm 0,3-3N.m planetarni mjenjač

+86 0579-86817938-836

[email protected]

Planetarni mjenjač od 32 mm 32JX30K

Planetarni mjenjač od 32 mm,

Dopušteni raspon opterećenja: 0,3N.m〜3,0N.m

Planetarni mjenjač

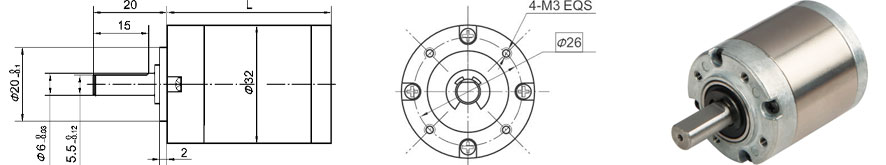

Dimenzije

Parametar prijenosnog omjera

Prijenosni omjer

L dimenzija

Faza1

3,7 ~ 5,2

25.7

Faza 2

14 ~ 27

32.8

Faza3

51 ~ 139

39.7

Faza4

189 ~720

46.6

Parametar

Parametar

Faza1

Faza 2

Faza3

Faza4

Učinkovitost prijenosa

90%

81%

73%

66%

Nazivni tolerancijski moment

0,3 N.m

1,2 N.m

2,5 N.m

3,0 N.m

Maksimalni trenutni tolerancijski moment

Tri puta veći od nazivnog zakretnog momenta

Radna temperatura

-10 ℃ ~ 80 ℃

Radna vlažnost okoline

20% ~ 85% RH

Preporučena brzina unosa

≤4000 o/min

Ulazni i izlazni smjer

Isti smjer

Tehnički podaci

Materijal kućišta

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje(10 mm od prirubnice)

≤35N

Maks. osovinsko opterećenje osovine

≤25N

Radijalna igra osovine (blizu prirubnice)

≤0,07 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Pritisna sila osovine, maks

≤100N
