72JX850K Planetarni mjenjač 72 mm 15-85 N.m

72JX850K Planetarni mjenjač 72 mm 15-85 N.m

72JX850K ima konstrukciju metalnog planetarnog zupčanika s vanjskim promjerom od 72 mm za kompaktnost i visok izlazni moment. Dopušteni okretni moment kreće se od 15N.m do 85N.m, i podržava dvostruke napone od 12V/24V za prilagodbu različitim scenarijima energetske učinkovitosti.
Prijenosni omjer jednostupanjskog planetarnog mjenjača općenito je između 3-10, a kada se višestupanjski planetarni mjenjač koristi u seriji, prijenosni omjer može doseći desetke ili čak stotine, što može zadovoljiti zahtjeve različite opreme za prijenosni omjer. U usporedbi s konvencionalnim mjenjačima s paralelnim vratilima, planetarni mjenjači mogu biti 30% do 50% manjeg volumena i lakše težine od konvencionalnih mjenjača s paralelnim vratilima s istim prijenosnim omjerom i kapacitetom opterećenja, što ih čini jednostavnim za ugradnju i postavljanje u prostorno ograničenu opremu.

  • 72JX850K Planetarni mjenjač 72 mm 15-85 N.m

+86 0579-86817938-836

[email protected]

Planetarni mjenjač od 72 mm 72JX850K

Planetarni mjenjač od 72 mm,

Dopušteni raspon opterećenja: 15N.m〜85N.m

Planetarni mjenjač

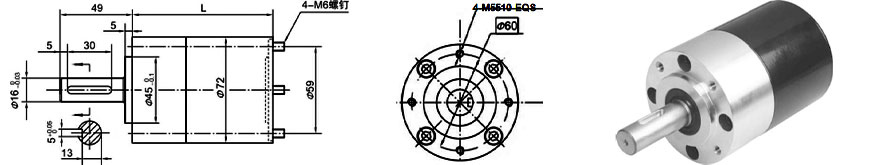

Dimenzije

Parametar

Parametar prijenosnog omjera

Prijenosni omjer

L dimenzija

Faza1

3,7 ~ 6,75

56

Faza 2

14 ~46

75.5

Faza3

51 ~ 308

95.5

Parametar

Parametar

Faza1

Faza 2

Faza3

Učinkovitost prijenosa

90%

81%

73%

Nazivni tolerancijski moment

15N.m

45N.m

85N.m

Maksimalni trenutni tolerancijski moment

Tri puta veći od nazivnog zakretnog momenta

Radna temperatura

-10 ℃ ~ 80 ℃

Radna vlažnost okoline

20% 〜85% RH

Preporučena brzina unosa

≤4000 o/min

Ulazni i izlazni smjer

Isti smjer

Tehnički podaci

Materijal kućišta

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje(10 mm od prirubnice)

≤320N

Maks. osovinsko opterećenje osovine

≤160N

Radijalna igra osovine (blizu prirubnice)

≤0,08 mm

Aksijalna igra osovine

≤0,4 mm

Zazor u praznom hodu

≤1,5°

Sila pritisne osovine, maks

≤400N
