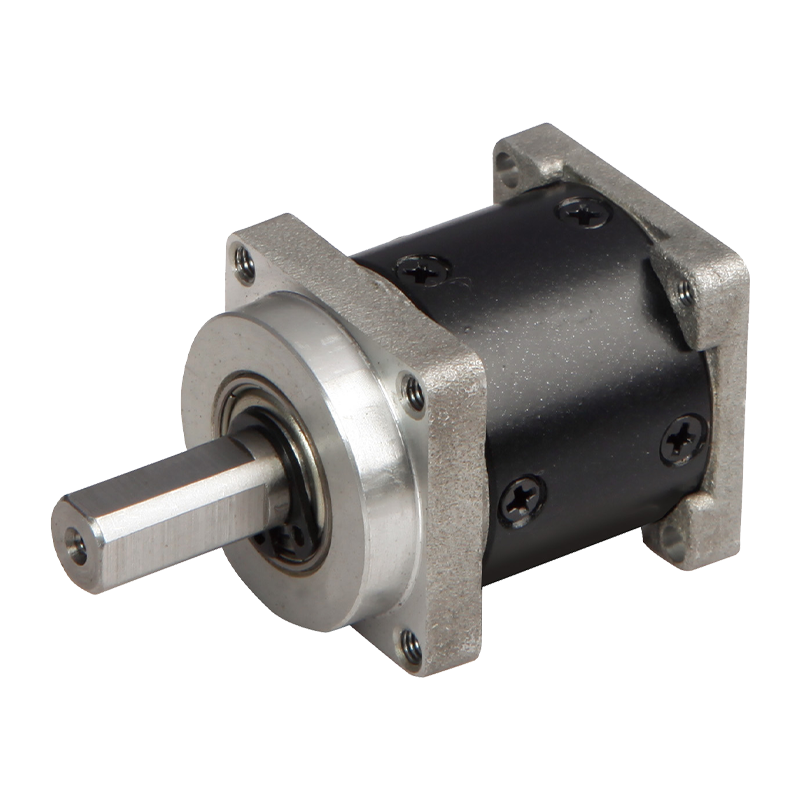

28JXK30K Minijaturni planetarni mjenjač s malim zazorom od 28 mm

28JXK30K Minijaturni planetarni mjenjač s malim zazorom od 28 mm

28JXK30K 28mm minijaturni planetarni mjenjač s malim zazorom mehanički je prijenosni uređaj visokih performansi i visoke preciznosti. Ovaj proizvod ima metalno kućište, što osigurava njegovu robusnost i dug radni vijek. Izlazno vratilo je dizajnirano s kotrljajućim ležajevima, dopuštajući maksimalno radijalno opterećenje od 35 N i maksimalno aksijalno opterećenje od 25 N. Radijalna zračnost i aksijalna zračnost kontroliraju se unutar 0,07 mm odnosno 0,3 mm, jamčeći gladak i točan rad. Zazor u praznom hodu ne prelazi 0,50 mm, što dodatno povećava stabilnost prijenosa. Mjenjač podržava različite parametre prijenosnog omjera, uključujući prvi stupanj 3.75.2, drugi stupanj 14 27 i treći stupanj 51139, zadovoljavajući različite zahtjeve primjene. Uz učinkovitost prijenosa od čak 90%, nazivni tolerancijski moment je 0,3 N.m, a maksimalni trenutni tolerancijski moment je tri puta veći od nazivnog momenta. Raspon radne temperature je od -10°C do 80°C, uz radnu vlažnost okoline od 20% 85%RH. Preporučena ulazna brzina ne prelazi 4000rpm, a ulazni i izlazni smjerovi su isti.

  • 28JXK30K Minijaturni planetarni mjenjač s malim zazorom od 28 mm

+86 0579-86817938-836

[email protected]

Minijaturni planetarni mjenjač od 28 mm 28JXK30K

28mm Small backlash Planetary Gearbox,

Dopušteni raspon opterećenja: 0,3N.m~3,0N.m

Mala stražnja trepavica Planetarni mjenjač

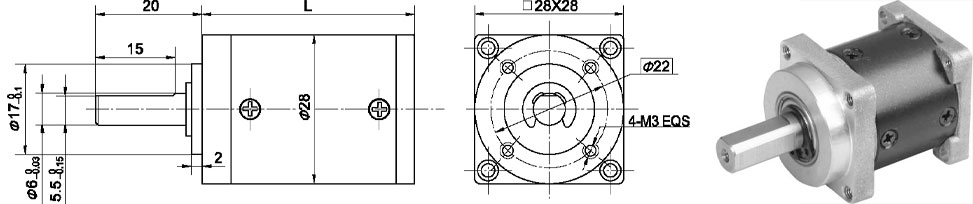

Dimenzije

Parametar

Parametar prijenosnog omjera

Prijenosni omjer

L dimenzija

Faza1

3,7 ~ 5,2

31

Faza 2

14 ~ 27

40.1

Faza3

51 ~139

49

Parametar

Parametar

Faza1

Faza 2

Faza3

Učinkovitost prijenosa

90%

81%

73%

Nazivni tolerancijski moment

0,3 N.m

1,2 N.m

3,0 N.m

Maksimalni trenutni tolerancijski moment

Tri puta veći od nazivnog zakretnog momenta

Radna temperatura

-10 ℃ ~ 80 ℃

Radna vlažnost okoline

20%~85%RH

Preporučena brzina unosa

≤4000 o/min

Ulazni i izlazni smjer

Isti smjer

Tehnički podaci

Materijal kućišta

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje(10 mm od prirubnice)

≤35N

Maks. osovinsko opterećenje osovine

≤25N

Radijalna igra osovine (blizu prirubnice)

≤0,07 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤.50

Pritisna sila osovine, maks

≤100N
