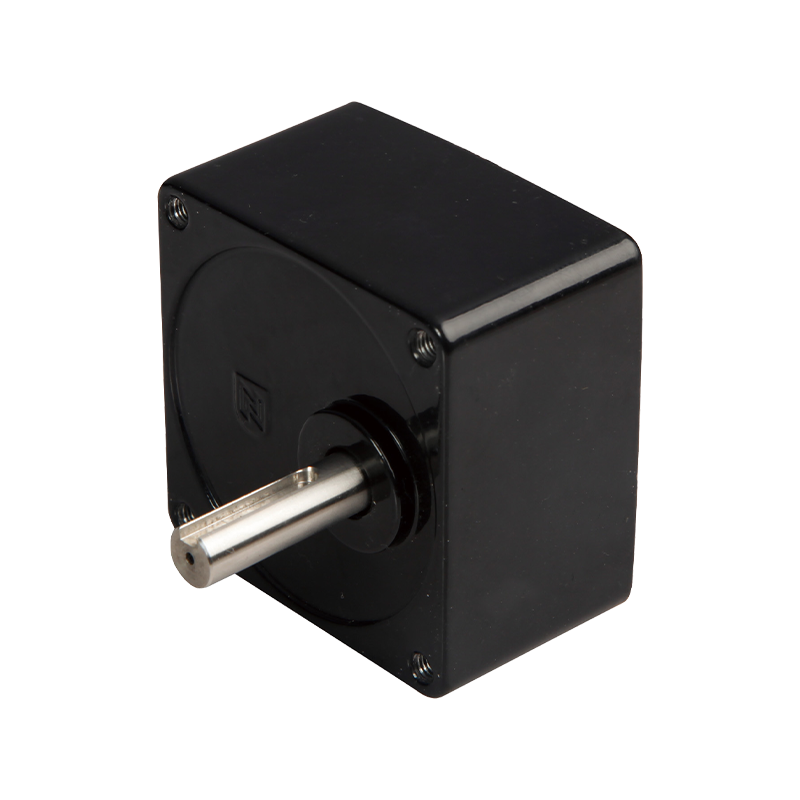

70JB80K Mjenjač s malim kvadratnim cilindričnim zupčanikom od 70 mm

70JB80K Mjenjač s malim kvadratnim cilindričnim zupčanikom od 70 mm

70JB80K 70 mm mjenjač s malim čeonim zupčanikom je četvrtasti reduktor visokih performansi dizajniran za primjene koje zahtijevaju preciznu kontrolu momenta. Ovaj proizvod omogućuje maksimalni raspon okretnog momenta od 8N.m, uz učinkovitost prijenosa i izdržljivost. Ležaj izlaznog vratila dizajniran je s kotrljajućim ležajevima, koji mogu podnijeti maksimalno radijalno opterećenje od 100 N i maksimalno aksijalno opterećenje od 40 N, osiguravajući stabilan rad u uvjetima visokog opterećenja. Radijalna i aksijalna zračnost kontroliraju se unutar 0,08 mm odnosno 0,4 mm, jamčeći točan prijenos. Zazor u praznom hodu ne prelazi 2°, što dodatno poboljšava glatkoću i preciznost prijenosa. Ulazni i izlazni smjer mogu se odabrati kao isti ili obrnuti prema različitim scenarijima primjene. Raspon radne temperature je od -10°C do 80°C, a radna vlažnost okoline je između 20% i 85%RH, osiguravajući pouzdan rad u različitim uvjetima okoline. Preporučena ulazna brzina ne prelazi 3000 okretaja u minuti, kako bi se osigurala učinkovitost i dugovječnost.

  • 70JB80K Mjenjač s malim kvadratnim cilindričnim zupčanikom od 70 mm

+86 0579-86817938-836

[email protected]

Mjenjač s malim cilindričnim zupčanikom od 70 mm 70JB80K

70mm cilindrični mjenjač,

Dopušteni raspon opterećenja: 8N.m

Zupčasti mjenjač

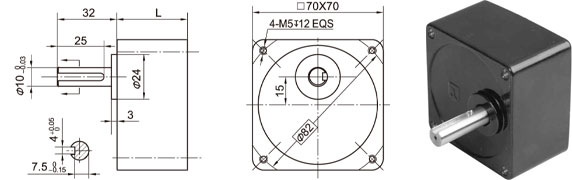

Dimenzije

Parametar

Parametar prijenosnog omjera

Prijenosni omjer

L dimenzija

Faza1

5 ~18

32

Faza 2

20 ~ 50

42

Faza3

60 ~ 200

Parametar

Parametar

Faza 2

Faza3

Faza4

Učinkovitost prijenosa

81%

73%

66%

Nazivni tolerancijski moment

2N.m

4N.m

8N.m

Ulazni i izlazni smjer

Isti smjer

Obrnuti smjer

Isti smjer

Maksimalni trenutni tolerancijski moment

Dva puta od nazivnog zakretnog momenta

Radna temperatura

-10 ℃ ~ 80 ℃

Radna vlažnost okoline

20%~85%RH

Preporučena brzina unosa

≤3000rpm

Tehnički podaci

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje(10 mm od kraja osovine)

≤100N

Maks. osovinsko opterećenje osovine

≤40N

Radijalna igra osovine (blizu prirubnice)

≤0,08 mm

Aksijalna igra osovine

≤0,4 mm

Zazor u praznom hodu

≤ 2°

Sila pritisne osovine, maks

≤180N
