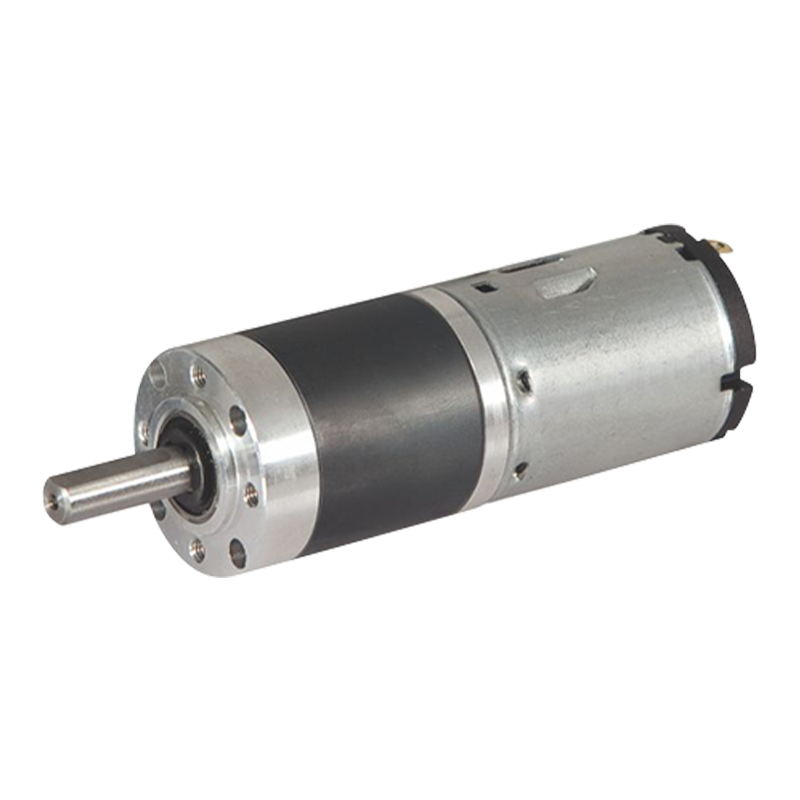

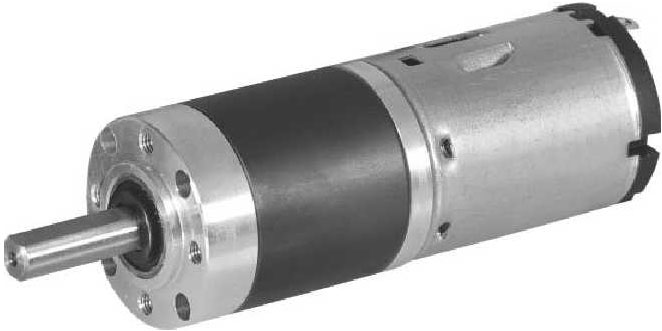

28JXF10K/28ZY38 28 mm 0,1-1N.m DC brušeni planetarni motor s permanentnim magnetom

28JXF10K/28ZY38 28 mm 0,1-1N.m DC brušeni planetarni motor s permanentnim magnetom

28JXF10K/28ZY38 istosmjerni planetarni motor s reduktorom s permanentnim magnetom koristi strukturu metalnog planetarnog zupčanika s vanjskim promjerom od 28 mm, dopuštajući raspon okretnog momenta od 0,1 N.m do 1,0 N.m. Podržava 12v/24v dvostruki napon, brzina bez opterećenja je do 4000-5000rpm.
28JXF10K/28ZY38 kombinira jednostavne karakteristike pogona istosmjernog motora s četkom s mogućnostima pojačanja visokog momenta planetarnog sustava zupčanika. Planetarni zupčanik je kompaktan i izdržljiv, zauzima malo prostora, a zupčanik je precizno obrađen i dobro podmazan, s visokom otpornošću na habanje i pouzdanošću, te može raditi stabilno dugo vremena.

  • 28JXF10K/28ZY38 28 mm 0,1-1N.m DC brušeni planetarni motor s permanentnim magnetom

+86 0579-86817938-836

[email protected]

28JXF10K/28ZY38

Planetarni mjenjač promjera 28 mm,

Dopušteni raspon opterećenja: 0,1N.m~1,0N.m

PM DC planetarni motor zupčanika (materijal prstenastog zupčanika: metalni prah)

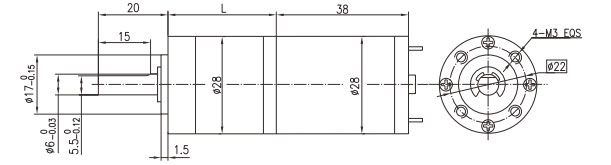

Dimenzije

Tehnički podaci motora

Vrsta

Nazivni napon VDC

Brzina bez opterećenja o/min

Struja praznog hoda mA

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja mA

Zakretni moment mN.m

Struja zastoja A

28ZY38-1240

12

4000

80

2600

7

1.86

350

20

0.75

28ZY38-1250

12

5000

100

3450

7

2.48

370

21.5

0.9

28ZY38-2450

24

5000

60

4000

6.9

2.87

200

22

0.6

Tehnički podaci motora zupčanika

Konfiguracija 28ZY38-1240 DC motor (28ZY38-1240 DC motor)

Omjer redukcije

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Broj zupčanika

1

1

2

2

2

3

3

3

3

4

4

4

Duljina (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Broj okretaja u praznom hodu o/min

1078

772

286

211

148

78

56

40

29

21

15

11

Nazivna brzina o/min

701

502

186

137

96

51

37

26

19

14

10

7

Nazivni zakretni moment N.m

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Maks. dopušteno opterećenje u kratkom vremenu N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Konfiguracija 28ZY38-1250 DC motor (28ZY38-1250 DC motor)

Omjer redukcije

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Broj zupčanika

1

1

2

2

2

3

3

3

3

4

4

4

Duljina (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Broj okretaja u praznom hodu o/min

1348

965

357

263

185

98

70

50

36

26

19

14

Nazivna brzina o/min

930

666

246

182

128

68

49

35

25

18

13

9.3

Nazivni zakretni moment N.m

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Maks. dopušteno opterećenje u kratkom vremenu N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Konfigurirajte 28ZY38-2450 DC motor (28ZY38-2450 DC motor)

Omjer redukcije

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Broj zupčanika

1

1

2

2

2

3

3

3

3

4

4

4

Duljina (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Broj okretaja u praznom hodu o/min

1348

965

357

263

185

98

70

50

36

26

19

14

Nazivna brzina o/min

1078

772

286

211

148

78

56

40

29

21

15

11

Nazivni zakretni moment N.m

0.023

0.032

0.078

0.11

0.15

0.26

0.36

0.5

0.7

0.85

1

1

Maks. dopušteno opterećenje u kratkom vremenu N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3
