30JN30K/28ZY47P 30 mm 7300 o/min Motor s planetarnim zupčanikom s brušenim istosmjernim magnetom

30JN30K/28ZY47P 30 mm 7300 o/min Motor s planetarnim zupčanikom s brušenim istosmjernim magnetom

30JN30K/28ZY47P Unutarnji prsten DC planetarnog reduktorskog motora s permanentnim magnetom od metalnog materijala, vanjskog promjera 30 mm. Podržava dvostruki napon od 12V/24V, brzina bez opterećenja 7300rpm, dopuštajući raspon okretnog momenta od 0,3N.m~3,0N.m.

Mehanizam planetarnog zupčanika proizvoda ima dobar učinak pojačanja zakretnog momenta, koji može udvostručiti izlazni zakretni moment motora kako bi se zadovoljilo veliko opterećenje. Na primjer, u zajedničkom pogonu industrijskih robota, ruka robota može se lako pokretati za obavljanje različitih radnji.

Proizvod može prilagoditi brzinu u širokom rasponu promjenom ulaznog napona ili korištenjem regulatora brzine za prilagodbu različitim radnim scenarijima. Kao i kod električnih vozila, brzina motora može se fleksibilno prilagoditi prema zahtjevima brzine vožnje.

  • 30JN30K/28ZY47P 30 mm 7300 o/min Motor s planetarnim zupčanikom s brušenim istosmjernim magnetom

+86 0579-86817938-836

[email protected]

30JN30K/28ZY47P

Planetarni mjenjač promjera 30 mm,

Dopušteni raspon opterećenja: 0,3N.m~3,0N.m

PM DC planetarni motor zupčanika (materijal prstenastog zupčanika: metal)

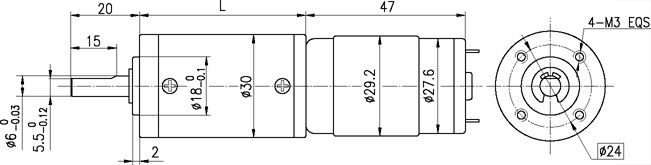

Dimenzije

Standardna izlazna osovina OD 6 mm, OD 8 mm opcija.

Tehnički podaci motora

Vrsta

Nazivni napon VDC

Brzina bez opterećenja o/min

Struja praznog hoda mA

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja mA

Zakretni moment mN.m

Struja zastoja A

28ZY47P-1273

12

7300

150

5950

10.8

6.7

900

32

2.7

28ZY47P-2473

24

7300

80

6160

12.7

8.2

500

38

1.5

Tehnički podaci motora zupčanika

Konfiguracija 28ZY47P-1273 DC motor (28ZY47P-1273 DC motor)

Omjer redukcije

3

5.2

14

19

27

35

51

71

100

139

189

264

354

495

596

Broj zupčanika

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Duljina (L) mm

29

29

36.1

36.1

36.1

36.1

43

43

43

43

49.9

49.9

49.9

49.9

49.9

Broj okretaja u praznom hodu o/min

1968

1409

521

384

270

209

143

103

73

53

39

28

21

15

12

Nazivna brzina o/min

1604

1149

425

313

220

170

117

84

60

43

31

23

17

12

10

Nazivni zakretni moment N.m

0.036

0.05

0.12

0.17

0.24

0.31

0.4

0.56

0.79

1.1

1.3

1.9

2.5

3

3

Maks. dopušteno opterećenje u kratkom vremenu N.m

0.6

0.6

2.5

2.5

2.5

2.5

5

5

5

5

6

6

6

6

6

Konfiguracija 28ZY47P-2473 DC motor (28ZY47P-2473 DC motor)

Omjer redukcije

3.7

5.2

14

19

27

35

51

71

100

139

189

264

354

495

596

Broj zupčanika

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Duljina (L) mm

29

29

36.1

36.1

36.1

36.1

43

43

43

43

49.9

49.9

49.9

49.9

49.9

Broj okretaja u praznom hodu o/min

1968

1409

521

384

270

209

143

103

73

53

39

28

21

15

12

Nazivna brzina o/min

1660

1189

440

324

228

176

121

87

62

44

33

23

17

12

10

Nazivni zakretni moment N.m

0.042

0.059

0.14

0.2

0.28

0.36

0.47

0.66

0.93

1.3

1.6

2.2

2.9

3

3

Maks. dopušteno opterećenje u kratkom vremenu N.m

0.6

0.6

2.5

2.5

2.5

2.5

5

5

5

5

6

6

6

6

6

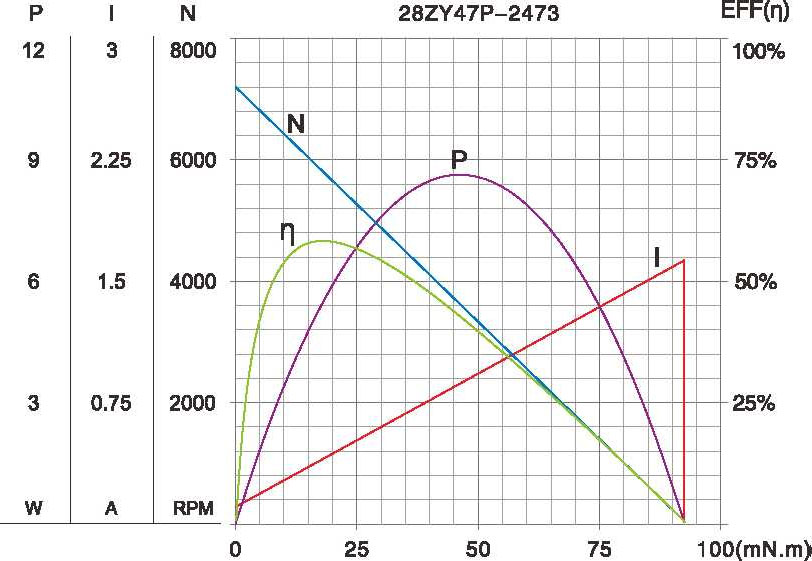

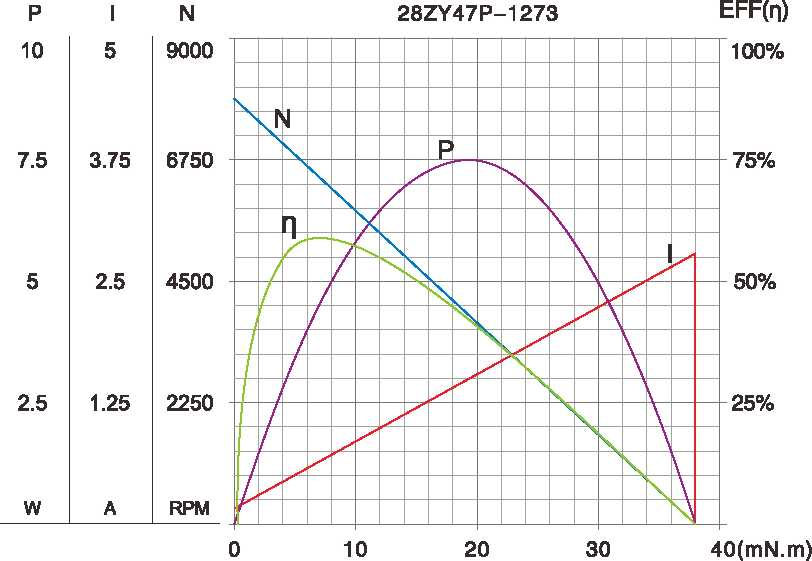

Motorička karakteristika Slika

A-8

Tehnički parametri podložni su promjenama bez prethodne najave.*
