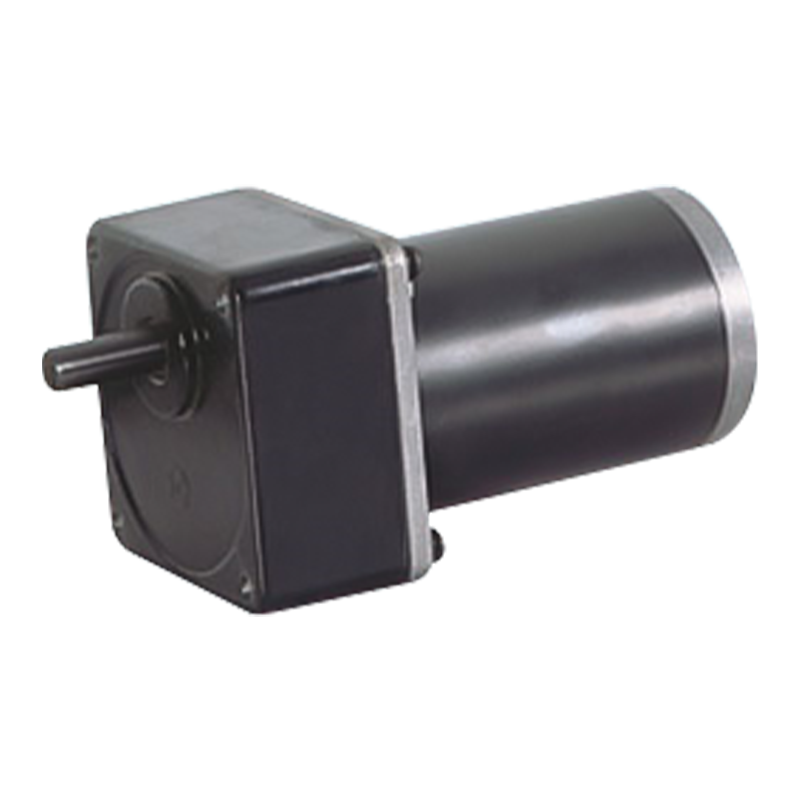

104JB300K/80ZY125 12v/24v 104mm 30N.m DC motor s četkastim zupčanikom s trajnim magnetom

104JB300K/80ZY125 12v/24v 104mm 30N.m DC motor s četkastim zupčanikom s trajnim magnetom

104JB300K/80ZY125 je integralni reduktor zupčanika s vanjskim promjerom od 104 mm, koji dopušta opterećenje od 30 N.m i prikladan je za okruženja dvostrukog napona od 12v/24v.
U kombinaciji s odgovarajućim senzorom položaja i sustavom upravljanja, motor s četkastim paralelnim zupčanikom može postići točniju kontrolu položaja. U poveznici za pozicioniranje automatizirane proizvodne linije, mehanički dijelovi mogu se točno postaviti na određeni položaj, poboljšavajući stupanj automatizacije i preciznosti proizvodnje. Kompaktna struktura i mala aksijalna veličina mjenjača s paralelnom osovinom prikladni su za prostorno ograničene scenarije (kao što su mali roboti, kućanski uređaji itd.). Prijenos s paralelnim zupčanicima je gladak, tih, može pružiti stabilniju izlaznu snagu, tako da oprema radi stabilnije i pouzdanije, pogodno za opremu s visokim zahtjevima radne stabilnosti.

  • 104JB300K/80ZY125 12v/24v 104mm 30N.m DC motor s četkastim zupčanikom s trajnim magnetom

+86 0579-86817938-836

[email protected]

104JB300K/80ZY125

Dopušteni raspon opterećenja: 30N.m

PM DC motor s cilindričnim zupčanikom

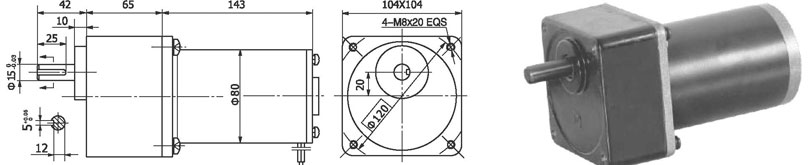

Dimenzije

104 mm integrirani mjenjač, s nazivnim momentom do 30,0 N.m, zupčanici od konstrukcijskog čelika od legure, svi opremljeni kugličnim ležajevima.

Tehnički podaci motora

VRSTA

Nazivni napon VDC

Broj okretaja u praznom hodu o/min

Struja praznog hoda A

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja A

Zakretni moment N.m

Struja zastoja A

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

Tehnički podaci motora zupčanika

Konfiguracija 80ZY125-2420 DC motor

Omjer redukcije

3

5

7.5

10

12.5

20

25

30

50

75

Broj zupčanika

2

2

2

3

3

3

3

3

4

4

Duljina (L) mm

65

65

65

65

65

65

65

65

65

65

Brzina bez opterećenja okokokokr/min

667

400

267

160

160

100

80

67

40

27

Nazivna brzina okokokokr/min

567

340

227

136

136

85

68

57

34

23

Nazivni zakretni moment N.m

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

Maks. dopušteno opterećenje u kratkom vremenu N.m

10

10

10

30

30

30

30

30

60

60

Smjer vrtnje

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

Konfiguracija 80ZY125-2435 DC motor

Omjer redukcije

3

5

7.5

10

12.5

20

25

30

50

75

Broj zupčanika

2

2

2

3

3

3

3

3

4

4

Duljina (L) mm

65

65

65

65

65

65

65

65

65

65

Brzina bez opterećenja okokokokr/min

1167

700

467

350

280

175

140

117

70

47

Nazivna brzina okokokokr/min

1000

600

400

300

240

150

120

100

60

40

Nazivni zakretni moment N.m

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

Maks. dopušteno opterećenje u kratkom vremenu N.m

10

10

10

30

30

30

30

30

60

60

Smjer vrtnje

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

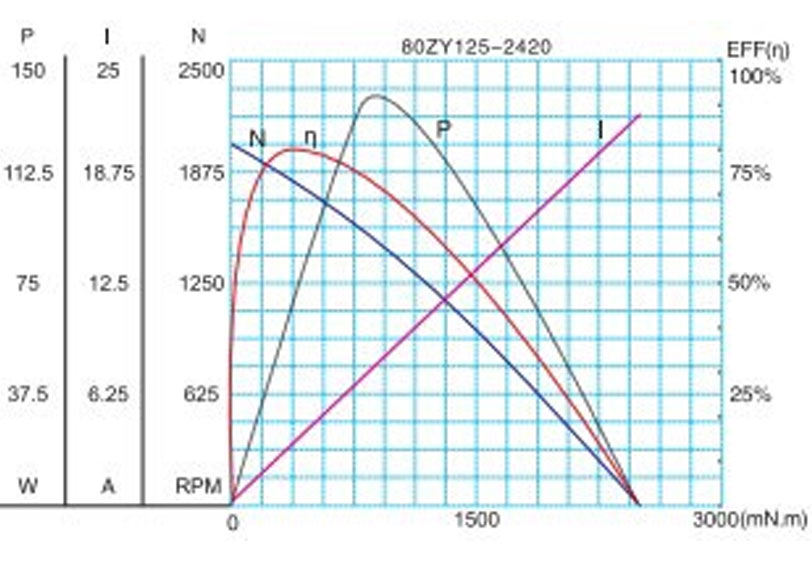

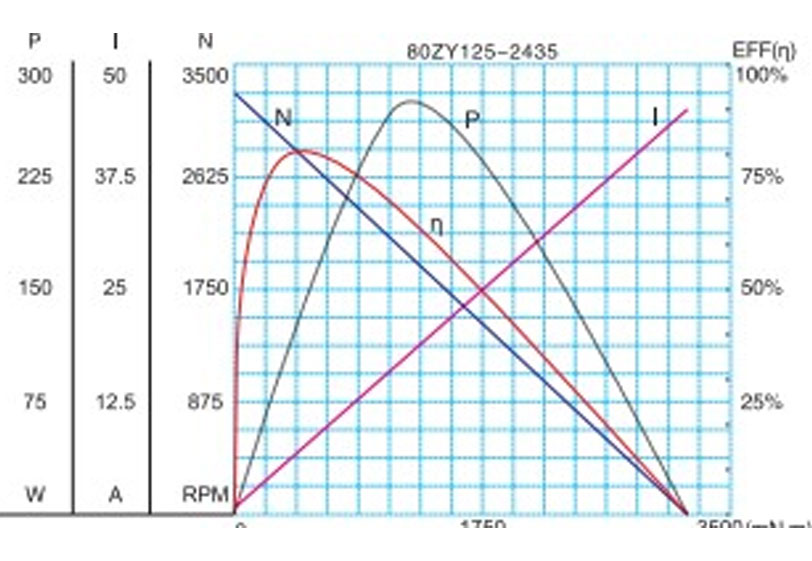

Motorička karakteristika Slika

F-15

Tehnički parametri podložni su promjenama bez prethodne najave.*
