90JB200K/80ZY115 2000-3000 o/min 20N.m motor s četkastim četkastim istosmjernim magnetom od 20 N.m

90JB200K/80ZY115 2000-3000 o/min 20N.m motor s četkastim četkastim istosmjernim magnetom od 20 N.m

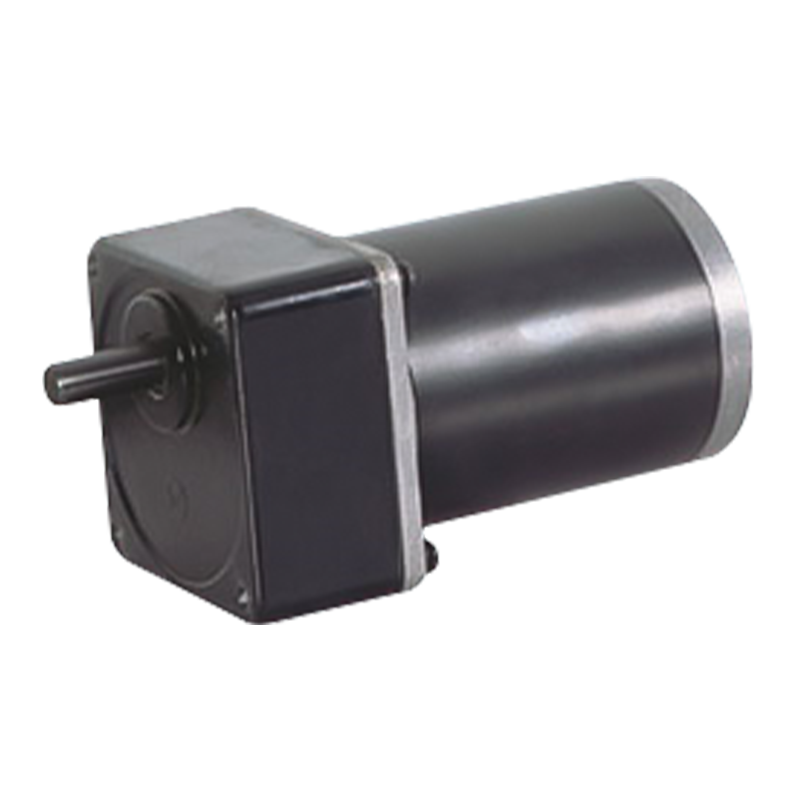

90JB200K/80ZY115 istosmjerni motor s trajnim magnetom je grupa pogonskih jedinica s vanjskim promjerom od 90 mm, koja omogućuje opterećenje okretnim momentom od 20 N.m i brzinu bez opterećenja od 2000-3000 RPM.
Mehanizam paralelnog zupčanika može povećati izlazni moment, kroz razuman dizajn omjera prijenosa, može zadovoljiti potrebe različitih opterećenja, pogodan za opremu koja zahtijeva veliki moment, kao što su roboti, električna vozila, itd. Učinkovitost prijenosa paralelnog zupčanika je veća, što može učinkovito prenijeti snagu motora i smanjiti gubitak energije, te je prikladniji za neke prilike koje zahtijevaju visoku energetsku učinkovitost.

  • 90JB200K/80ZY115 2000-3000 o/min 20N.m motor s četkastim četkastim istosmjernim magnetom od 20 N.m

+86 0579-86817938-836

[email protected]

90JB200K/80ZY115

Dopušteni raspon opterećenja: 20N.m

PM DC motor s cilindričnim zupčanikom

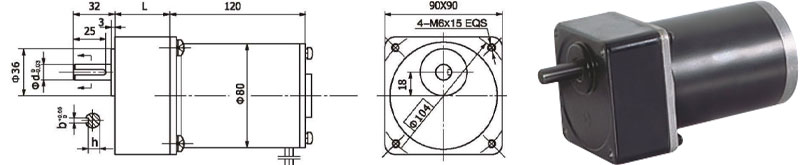

Dimenzije

(1) Standardna konfiguracija: promjer d=15, utor za ključ b=5、 h=12
(2) Izborno: promjerd=12, utor b=4、h=9,5

Tehnički podaci motora

VRSTA

Nazivni napon VDC

Broj okretaja u praznom hodu o/min

Struja praznog hoda A

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja A

Zakretni moment N.m

Struja zastoja A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Tehnički podaci motora zupčanika

Konfiguracija 80ZY115-2420 DC motor (80ZY115-2420 DC motor)

Omjer redukcije

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Broj zupčanika

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Duljina (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Brzina bez opterećenja okokokokr/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Nazivna brzina okokokokr/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Nazivni zakretni moment N.m

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Maks. dopušteno opterećenje u kratkom vremenu N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Smjer vrtnje

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

Konfiguracija 80ZY115-2430 DC motor (80ZY115-2430 DC motor)

Omjer redukcije

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Broj zupčanika

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Duljina (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Brzina bez opterećenja okokokokr/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Nazivna brzina okokokokr/min

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Nazivni zakretni moment N.m

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Maks. dopušteno opterećenje u kratkom vremenu N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Smjer vrtnje

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

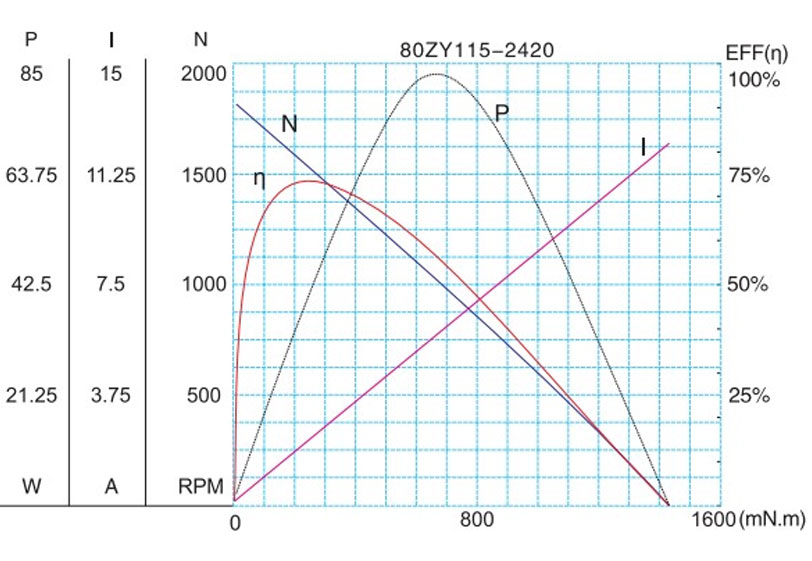

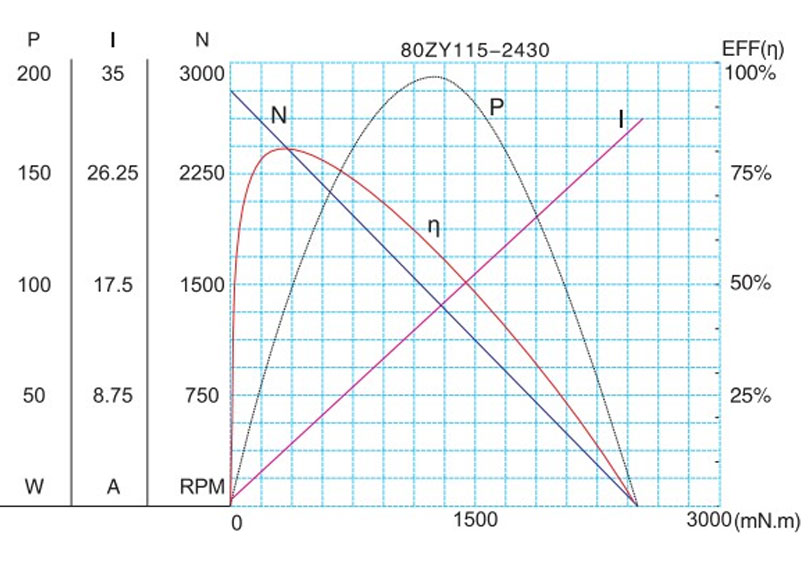

Motorička karakteristika Slika

F-14

Tehnički parametri podložni su promjenama bez prethodne najave.*
