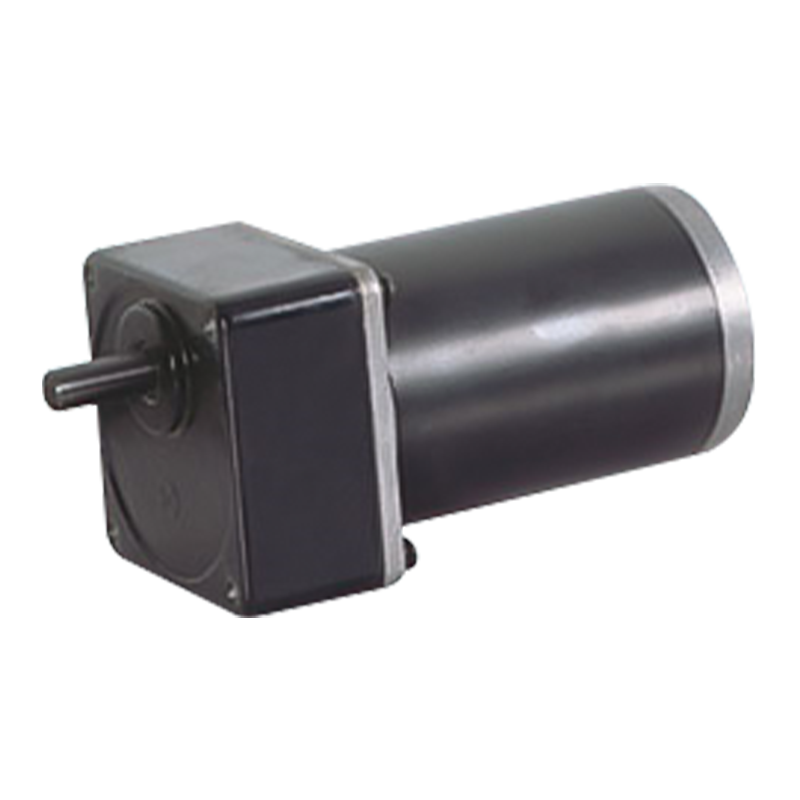

80JB100K/80ZY115 PWM 10N.m DC motor s četkastim zupčanikom s trajnim magnetom

80JB100K/80ZY115 PWM 10N.m DC motor s četkastim zupčanikom s trajnim magnetom

80JB100K/80ZY115 je planetarni mjenjač visokih performansi od 80 mm dizajniran za širok raspon primjena koje zahtijevaju preciznu kontrolu momenta. Uz dopušteno opterećenje od 10 N.m, mjenjač nudi učinkovitost prijenosa i izdržljivost.
Brzina se može izravno kontrolirati podešavanjem ulaznog napona, a regulacija brzine je jednostavna (kao što je PWM regulacija napona), bez složenih kontrolnih algoritama, te je prikladna za zahtjeve niske cijene regulacije brzine. U kombinaciji s odgovarajućim senzorom položaja i sustavom upravljanja, motor s četkastim paralelnim zupčanikom može postići točniju kontrolu položaja. U vezi za pozicioniranje automatizirane proizvodne linije, mehanički dijelovi mogu se točno postaviti na određeni položaj, poboljšavajući stupanj automatizacije i preciznosti proizvodnje.

  • 80JB100K/80ZY115 PWM 10N.m DC motor s četkastim zupčanikom s trajnim magnetom

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Prirubnica dopuštenog opterećenja: 10N.m

PM DC motor s cilindričnim zupčanikom

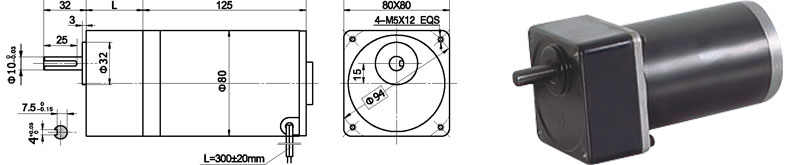

Dimenzije

Integrirani mjenjač od 80 mm, s nazivnim momentom do 10,0 N.m, zupčanici od konstrukcijskog čelika od legure, svi opremljeni kugličnim ležajevima.

Tehnički podaci motora

VRSTA

Nazivni napon VDC

Broj okretaja u praznom hodu o/min

Struja praznog hoda A

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja A

Zakretni moment N.m

Struja zastoja A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Tehnički podaci motora zupčanika

Konfiguracija 80ZY115-2420 DC motor (80ZY115-2420 DC motor)

Omjer redukcije

3

5

7.5

10

12.5

15

25

30

50

Broj zupčanika

2

2

2

2

2

2

3

3

3

Duljina (L) mm

32

32

32

32

32

32

43

43

43

Brzina bez opterećenja okokokokr/min

667

400

267

200

160

133

80

67

40

Nazivna brzina okokokokr/min

567

340

227

170

136

113

68

57

34

Nazivni zakretni moment N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Maks. dopušteno opterećenje u kratkom vremenu N.m

15

15

15

15

15

15

30

30

30

Smjer vrtnje

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Konfiguracija 80ZY115-2430 DC motor (80ZY115-2430 DC motor)

Omjer redukcije

3

5

7.5

10

12.5

15

25

30

50

Broj zupčanika

2

2

2

2

2

2

3

3

3

Duljina (L) mm

32

32

32

32

32

32

43

43

43

Brzina bez opterećenja okokokokr/min

1000

600

400

300

240

200

120

100

60

Nazivna brzina okokokokr/min

800

520

347

260

208

173

104

87

52

Nazivni zakretni moment N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Maks. dopušteno opterećenje u kratkom vremenu N.m

15

15

15

15

15

15

30

30

30

Smjer vrtnje

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

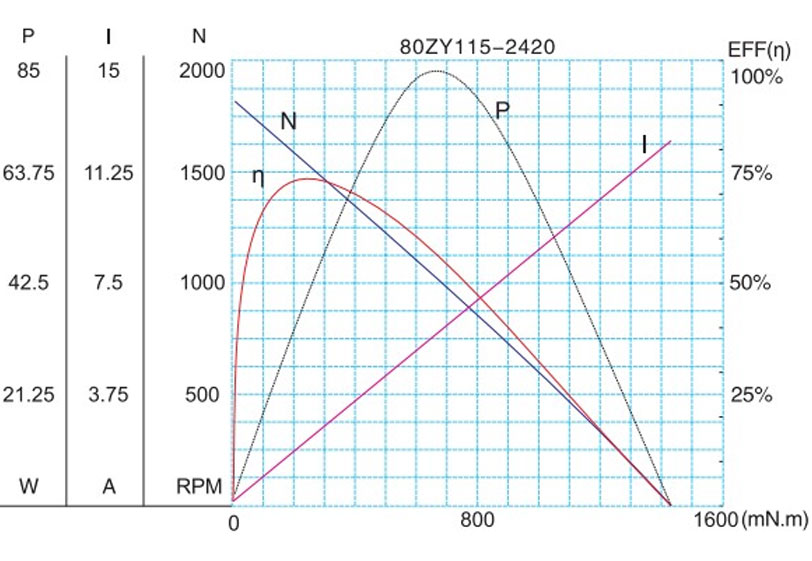

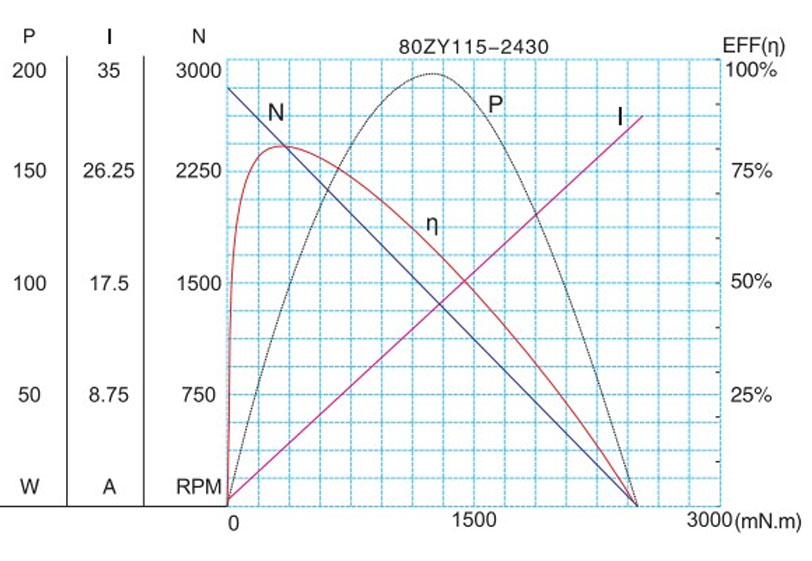

Motorička karakteristika Slika

F-13

Tehnički parametri podložni su promjenama bez prethodne najave.*
