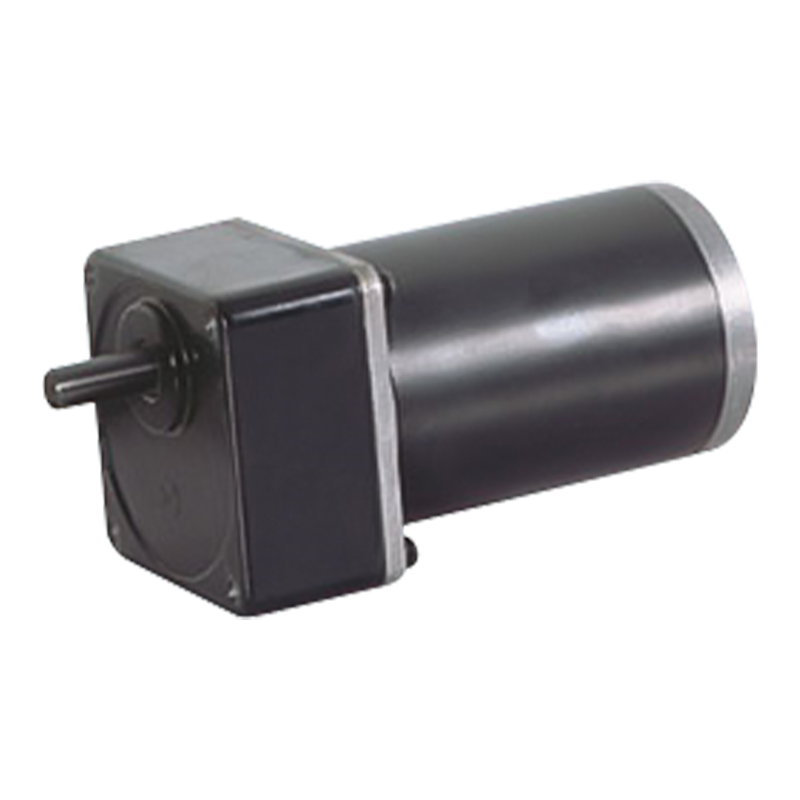

80JB100K/80ZY100 2000-3000rpm 10N.m Motor s četkastim zupčanikom istosmjerne struje s trajnim magnetom

80JB100K/80ZY100 2000-3000rpm 10N.m Motor s četkastim zupčanikom istosmjerne struje s trajnim magnetom

Motor s istosmjernim reduktorom s permanentnim magnetom 80JB100K/80ZY100 omogućuje opterećenje od 10 N.m, brzinu u praznom hodu od 2000-3000rpm i vanjski promjer od 80 mm.
U skladu sa stvarnim zahtjevima primjene, motor s četkastim paralelnim zupčanikom može se lako proširiti i nadograditi. Na primjer, povećanjem broja stupnjeva mjenjača ili promjenom prijenosnog omjera, izlazni okretni moment može se dodatno povećati ili se raspon brzine može prilagoditi različitim radnim zahtjevima. U isto vrijeme, funkcija motora također se može poboljšati dodavanjem pomoćnih uređaja kao što su koderi i kočnice.

  • 80JB100K/80ZY100 2000-3000rpm 10N.m Motor s četkastim zupčanikom istosmjerne struje s trajnim magnetom

+86 0579-86817938-836

[email protected]

80JB100K/80ZY100

Dopušteni raspon opterećenja: 10N.m

PM DC motor s cilindričnim zupčanikom

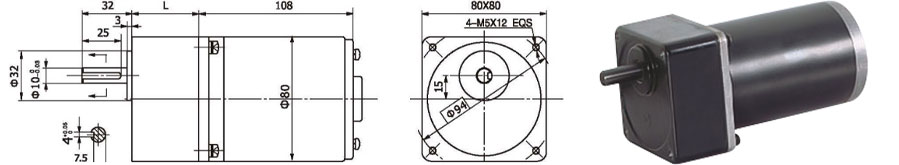

Dimenzije

Integrirani mjenjač od 80 mm, s nazivnim momentom do 10,0 N.m, zupčanici od konstrukcijskog čelika od legure, svi opremljeni kugličnim ležajevima.

Tehnički podaci motora

VRSTA

Nazivni napon VDC

Broj okretaja u praznom hodu o/min

Struja praznog hoda A

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja A

Zakretni moment N.m

Struja zastoja A

80ZY100-2420

24

2000

0.4

1700

0.25

45

3

1.5

16

80ZY100-2430

24

3000

0.5

2600

0.3

80

5

1.8

22

Tehnički podaci motora zupčanika

Konfiguracija 80ZY100-2420 DC motor

Omjer redukcije

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Broj zupčanika

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Duljina (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Brzina bez opterećenja okokokokr/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Nazivna brzina okokokokr/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Nazivni zakretni moment N.m

0.68

1.1

1.2

1.5

1.8

2

2.5

3

3.6

3.7

4.6

5.5

6.6

7.3

9.1

9.9

10

Maks. dopušteno opterećenje u kratkom vremenu N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Smjer vrtnje

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

Konfiguracija 80ZY100-2430 DC motor

Omjer redukcije

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Broj zupčanika

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Duljina (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Brzina bez opterećenja okokokokr/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Nazivna brzina okokokokr/min

800

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Nazivni zakretni moment N.m

0.81

1.2

1.5

1.8

2.2

2.4

3

3.6

4.4

4.4

5.5

6.6

7.9

8.8

9.9

10

10

Maks. dopušteno opterećenje u kratkom vremenu N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Smjer vrtnje

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

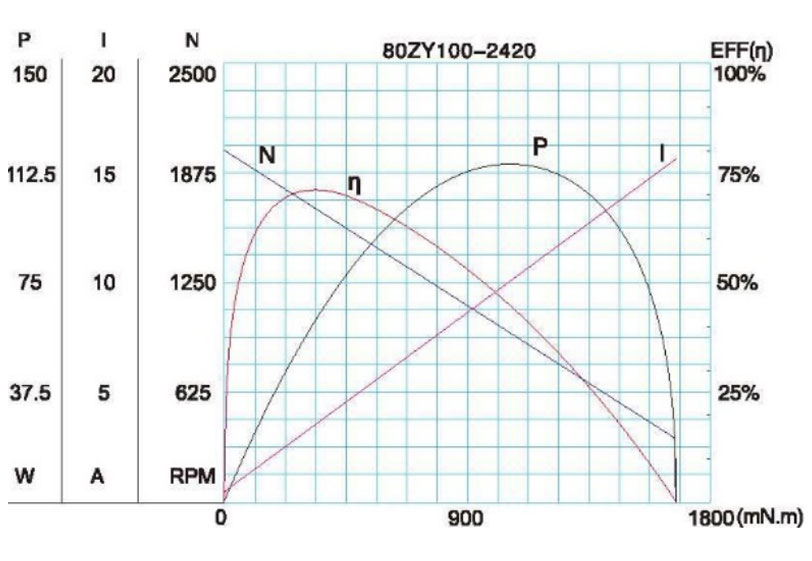

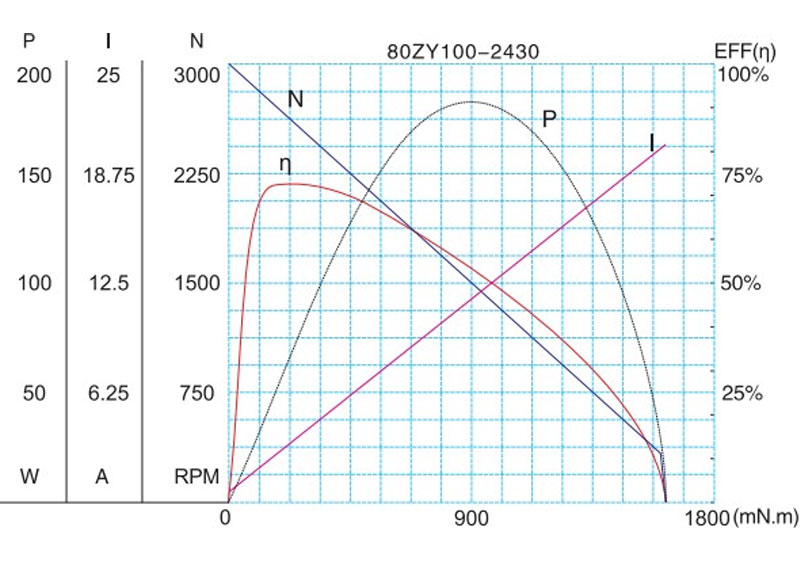

Motorička karakteristika Slika

F-12

Tehnički parametri podložni su promjenama bez prethodne najave.*
