Dom / Proizvod / Brušeni istosmjerni motor s reduktorom / Brušeni DC motor s cilindričnim zupčanicima / 60JB50K/60ZY105 Motor s četkastim cilindričnim zupčanikom od 60 mm s trajnim magnetom

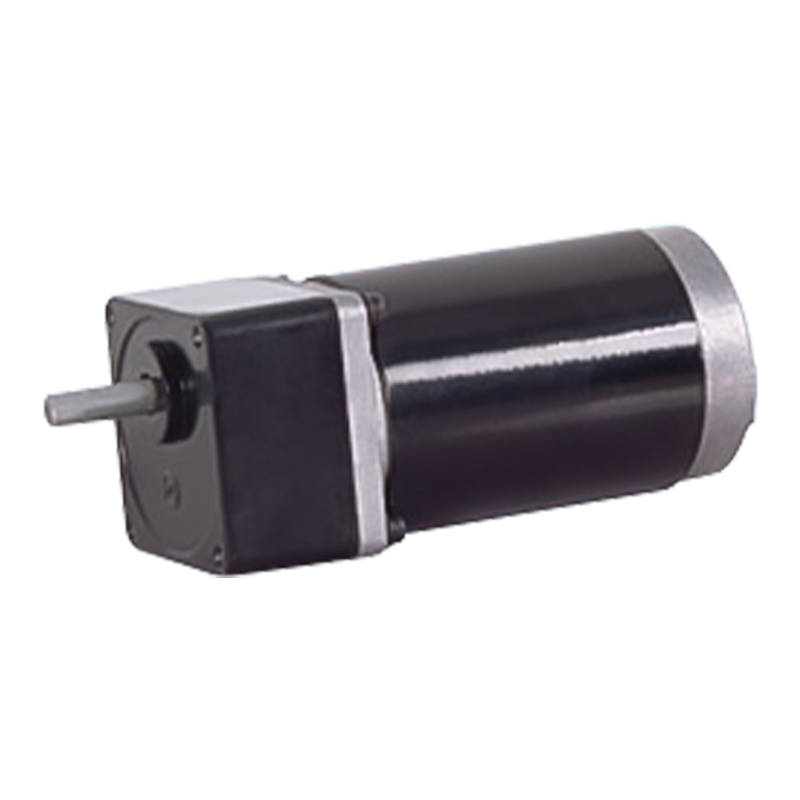

60JB50K/60ZY105 Motor s četkastim cilindričnim zupčanikom od 60 mm s trajnim magnetom

60JB50K/60ZY105 Motor s četkastim cilindričnim zupčanikom od 60 mm s trajnim magnetom

60JB50K/60ZY105 je integralni reduktor zupčanika s vanjskim promjerom od 60 mm, dopuštajući opterećenje od 5,0 N.m. Zupčanik od legiranog konstrukcijskog čelika, sva konfiguracija kotrljajućih ležajeva.
U usporedbi s nekim složenim tipovima motora, struktura brušenog motora s paralelnim zupčanicima relativno je čvrsta i ima snažnu prilagodljivost teškim uvjetima. U nekim industrijskim okruženjima s velikom prašinom i visokom vlagom, kao što su rudnici, tvornice cementa itd., motori s paralelnim zupčanicima s četkama i dalje mogu stabilno raditi nakon odgovarajuće zaštite. U okruženju niske temperature, performanse motora s četkanim paralelnim zupčanicima relativno su male. Na primjer, za vanjsku opremu u hladnim područjima, kao što su snježne ralice, motori s četkastim paralelnim zupčanicima mogu se pokrenuti i raditi normalno na niskim temperaturama kako bi se osigurao normalan rad opreme.

  • 60JB50K/60ZY105 Motor s četkastim cilindričnim zupčanikom od 60 mm s trajnim magnetom

+86 0579-86817938-836

[email protected]

60JB50K/60ZY105

Dopušteni raspon opterećenja: 5,0 N.m

PM DC motor s cilindričnim zupčanikom

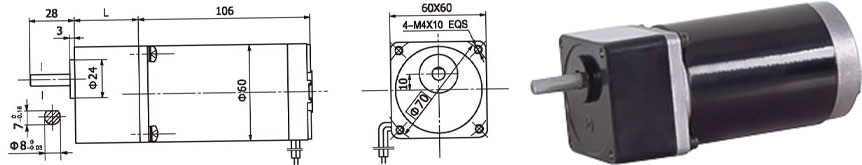

Dimenzije

Integrirani mjenjač od 60 mm, s nazivnim momentom do 5,0 N.m, zupčanici od konstrukcijskog čelika od legure, svi opremljeni kugličnim ležajevima.

Tehnički podaci motora

VRSTA

Nazivni napon VDC

Broj okretaja u praznom hodu o/min

Struja praznog hoda A

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja A

Zakretni moment N.m

Struja zastoja A

60ZY105-2420

24

2000

0.25

1600

0.165

30

1.8

0.76

7.3

60ZY105-2430

24

3000

0.35

2400

0.18

45

2.2

0.79

11.2

Tehnički podaci motora zupčanika

Konfiguracija 60ZY105-2420 DC motor (60ZY105-2420 DC motor)

Omjer redukcije

3

5

6

7.5

9

10

12.5

15

20

25

30

36

40

50

Broj zupčanika

2

2

2

2

2

2

2

2

3

3

3

3

3

3

Duljina (L) mm

32

32

32

32

32

32

32

32

40

40

40

40

40

40

Brzina bez opterećenja okokokokr/min

667

400

333

267

222

200

160

133

100

80

67

56

50

40

Nazivna brzina okokokokr/min

533

320

266

213

177

160

128

106

80

64

53

44

40

32

Nazivni zakretni moment N.m

0.4

0.66

0.8

1

1.2

1.3

1.6

2

2.4

3

3.6

4.3

4.8

6

Maks. dopušteno opterećenje u kratkom vremenu N.m

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

8

8

8

8

8

8

Smjer vrtnje

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

OCW

CCW

CCW

CCW

Konfiguracija 6OZY105_243O DC motor (60ZY105-2430 DC motor)

Omjer redukcije

3

5

6

7.5

9

10

12.5

15

20

25

30

36

40

50

Broj zupčanika

2

2

2

2

2

2

2

2

3

3

3

3

3

3

Duljina (L) mm

32

32

32

32

32

32

32

32

40

40

40

40

40

40

Brzina bez opterećenja okokokokr/min

1000

600

500

400

333

300

240

200

150

120

100

83

75

60

Nazivna brzina okokokokr/min

800

480

400

320

266

240

192

160

120

96

80

69

62

48

Nazivni zakretni moment N.m

0.43

0.72

0.87

1.1

1.3

1.4

1.8

2.1

2.6

3.2

3.9

4.7

5

5

Maks. dopušteno opterećenje u kratkom vremenu N.m

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

8

8

8

8

8

8

Smjer vrtnje

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

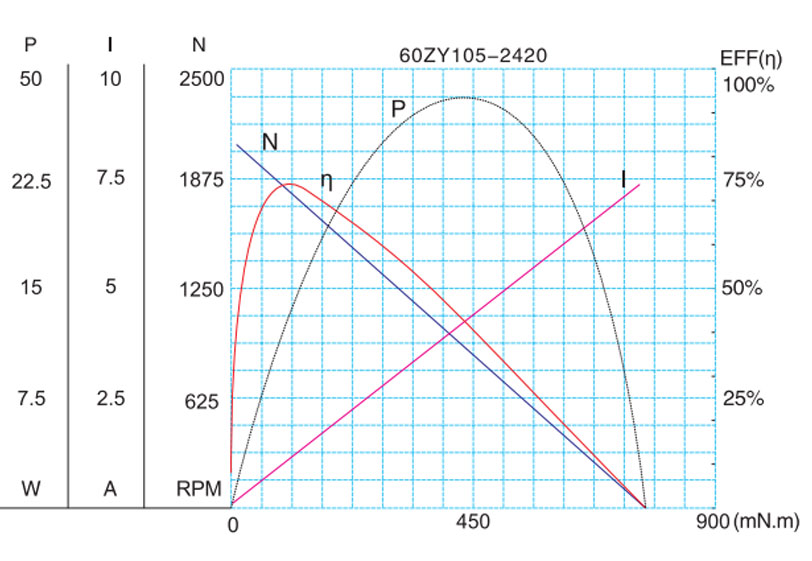

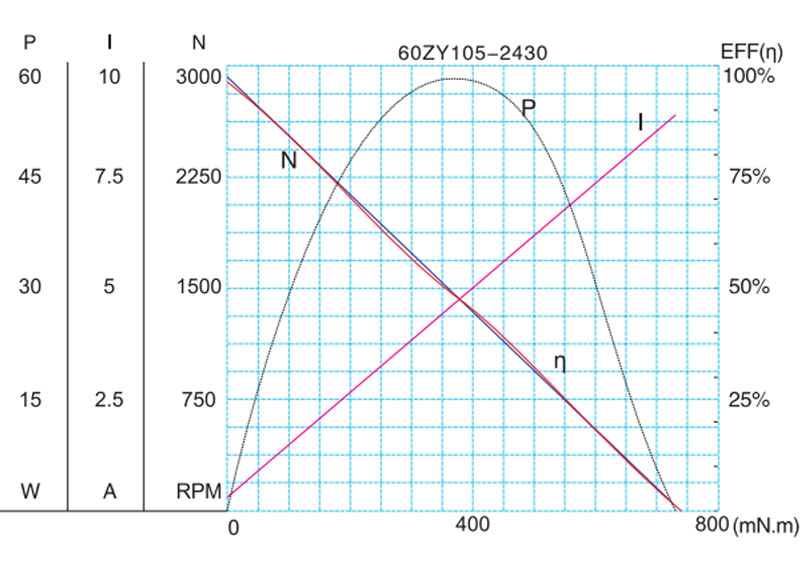

Motorička karakteristika Slika

F-9

Tehnički parametri podložni su promjenama bez prethodne najave.*
