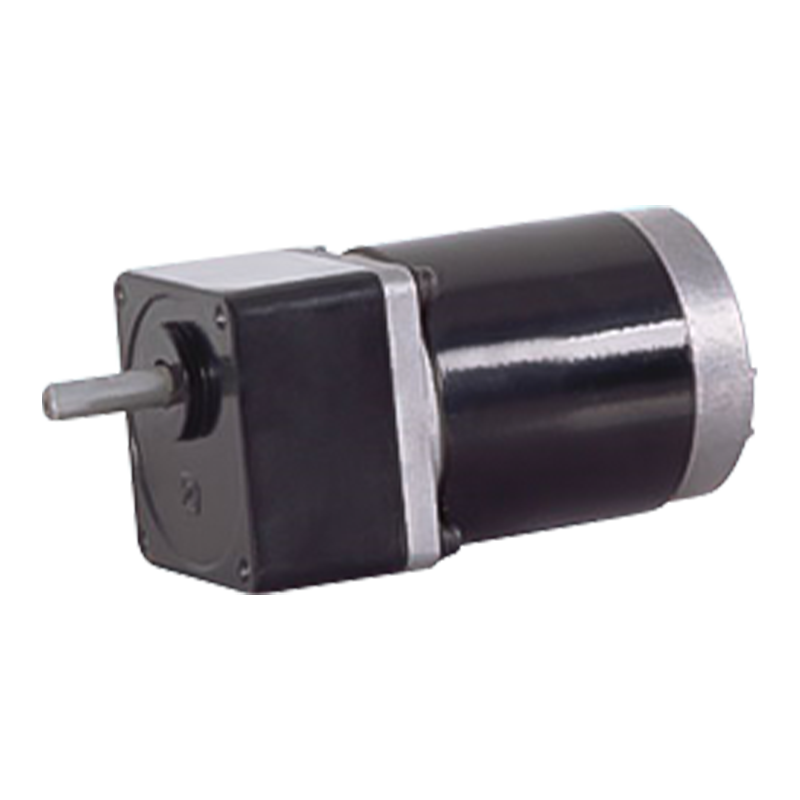

60JB50K/60ZY75 Stabilni motor s četkastim cilindričnim zupčanikom s trajnim magnetom

60JB50K/60ZY75 Stabilni motor s četkastim cilindričnim zupčanikom s trajnim magnetom

60JB50K/60ZY75 stabilni brušeni motor s četkastim zupčanikom s trajnim magnetom visoko je precizno integrirano pogonsko rješenje projektirano za industrijske primjene koje zahtijevaju stabilan izlazni moment i preciznu kontrolu gibanja. Izrađen od zupčanika od legiranog konstrukcijskog čelika i preciznih kotrljajućih ležajeva, kombinira učinkovitost tehnologije stalnog magneta DC s robusnim kapacitetom opterećenja do 5,0 N.m. Višestupanjski optimizirani sustav zupčanika postiže iznimnu učinkovitost prijenosa zakretnog momenta i mehaničku dugovječnost, dok napredna obrada profila zuba osigurava ultranisku razinu buke koja nadmašuje industrijske standarde. Idealan za robotiku, automatizirane proizvodne linije i medicinsku opremu, ovaj motor ističe se u okruženjima koja zahtijevaju kontinuirani rad i osjetljivost na buku. Njegov modularni dizajn pojednostavljuje instalaciju i podržava kompatibilnost s različitim industrijskim kontrolnim protokolima, omogućujući besprijekornu integraciju u složene sustave.

  • 60JB50K/60ZY75 Stabilni motor s četkastim cilindričnim zupčanikom s trajnim magnetom

+86 0579-86817938-836

[email protected]

60JB50K/60ZY75

Dopušteni raspon opterećenja: 5,0 N.m

PM DC motor s cilindričnim zupčanikom

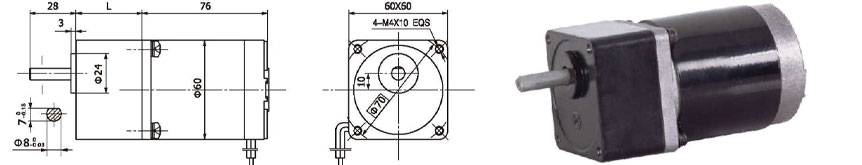

Dimenzije

Integrirani mjenjač od 60 mm, s nazivnim momentom do 5,0 N.m, zupčanici od konstrukcijskog čelika od legure, svi opremljeni kugličnim ležajevima.

Tehnički podaci motora

VRSTA

Nazivni napon VDC

Broj okretaja u praznom hodu o/min

Struja praznog hoda A

Nazivna brzina o/min

Nazivni zakretni moment N.m

Izlazna snaga W

Nazivna struja A

Zakretni moment N.m

Struja zastoja A

60ZY75-2420

24

2000

0.3

1600

50

8

0.8

215

2.1

60ZY75-2430

24

3000

0.4

2400

70

17

1.2

296

5

60ZY75-2440

24

4000

0.5

3200

90

30

2.2

404

8.5

Tehnički podaci motora zupčanika

Konfiguracija 60ZY75-2420 DC motor (60ZY75-2420 DC motor)

Omjer redukcije

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Broj zupčanika

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Duljina (L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Brzina bez opterećenja okokokokr/min

667

400

267

200

160

133

80

67

40

27

22

20

17

13

Nazivna brzina okokokokr/min

533

320

213

160

128

106

64

53

32

21

18

16

13

10.5

Nazivni zakretni moment N.m

0.13

0.22

0.33

0.44

0.55

0.66

1

1.2

2

2.7

3.1

3.6

4.3

5

Maks. dopušteno opterećenje u kratkom vremenu N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Smjer vrtnje

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

Konfiguracija 60ZY75-2430 DC motor (60ZY75-2430 DC motor)

Omjer redukcije

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Broj zupčanika

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Duljina (L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Brzina bez opterećenja okokokokr/min

1000

600

400

300

240

200

120

100

60

40

33

30

25

20

Nazivna brzina okokokokr/min

800

480

320

240

192

160

96

80

48

32

26

24

20

16

Nazivni zakretni moment N.m

0.17

0.28

0.42

0.56

0.7

0.85

1.2

1.5

2.5

3.8

4.5

5

5

5

Maks. dopušteno opterećenje u kratkom vremenu N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Smjer vrtnje

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

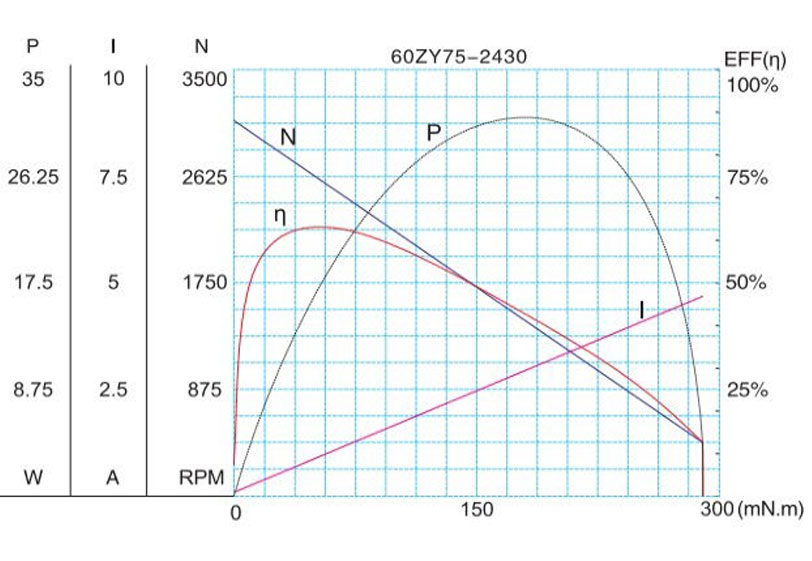

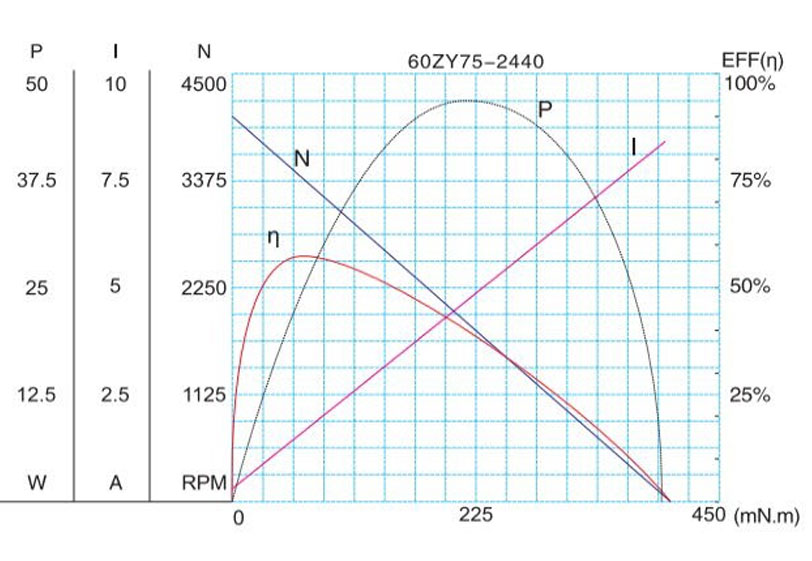

Motorička karakteristika Slika

F-8

Tehnički parametri podložni su promjenama bez prethodne najave.*
