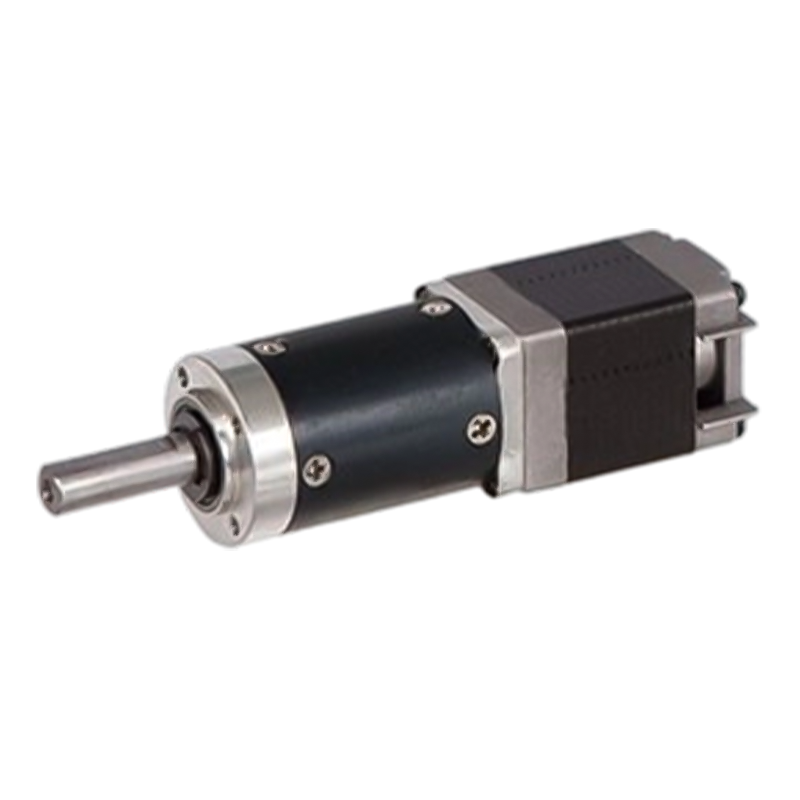

22JXS20K/20STH 0,6N.m~2,0N.m Koračni motor planetarnog zupčanika

22JXS20K/20STH 0,6N.m~2,0N.m Koračni motor planetarnog zupčanika

Proizvod 22JXS20K/20STH je standardni reduktor s vanjskim promjerom od 22 mm, a dopušteni raspon zakretnog momenta je 0,6N.m~2,0N.m.
Brojni planetarni kotači ravnomjerno su raspoređeni oko sunčanog kotača kako bi podijelili opterećenje i mogli izdržati veliki okretni moment. Razumnim projektiranjem prijenosnog omjera planetarnog zupčanika, izlazni moment koračnog motora može se pojačati nekoliko puta do desetaka puta kako bi se zadovoljili zahtjevi vožnje pod različitim uvjetima opterećenja. Podešavanjem omjera usporavanja, koračni motor može raditi stabilno pri nižim brzinama, izbjeći probleme izvan koraka pri velikim brzinama i proširiti raspon brzina sustava.

  • 22JXS20K/20STH 0,6N.m~2,0N.m Koračni motor planetarnog zupčanika

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

Standardni mjenjač od 22 mm,

Dopušteni raspon opterećenja: 0,6N.m~2,0N.m

Koračni motor planetarnog zupčanika(Materijal prstenastog zupčanika: metal)

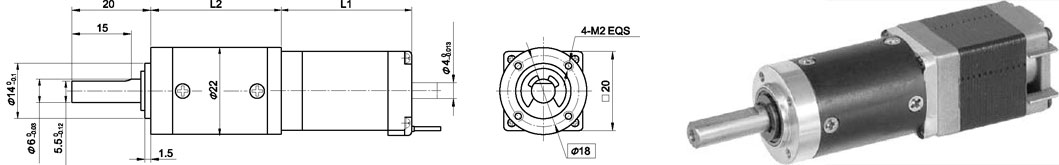

Dimenzije

Planetarni

Materijal prstena

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje (10 mm od prirubnice)

≤20N

Maks. osovinsko opterećenje osovine

≤10N

Radijalna igra osovine (blizu prirubnice)

≤0,08 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Tehnički podaci

Specifikacije hibridnog koračnog motora 20STH

Model br.

Nazivni napon

Struja/faza

Otpor/faza

Induktivnost/faza

Drži Torguea

# potencijalnih kupaca

Inercija rotora

Težina

Duljina L1

Maks. Prijenosni omjer

Jednostruka osovina

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

22JXS20K Specifikacije planetarnog mjenjača

Omjer redukcije

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Broj zupčanika

1

2

3

4

Duljina (L2) mm

24.4

33

41.5

49.8

Maks. nazivni zakretni moment kg.cm

6

10

16

20

Kratkotrajno dopušteni zakretni moment kg.cm

18

30

48

60

Učinkovitost %

90%

81%

73%

66%

Težina g

35

45

55

65

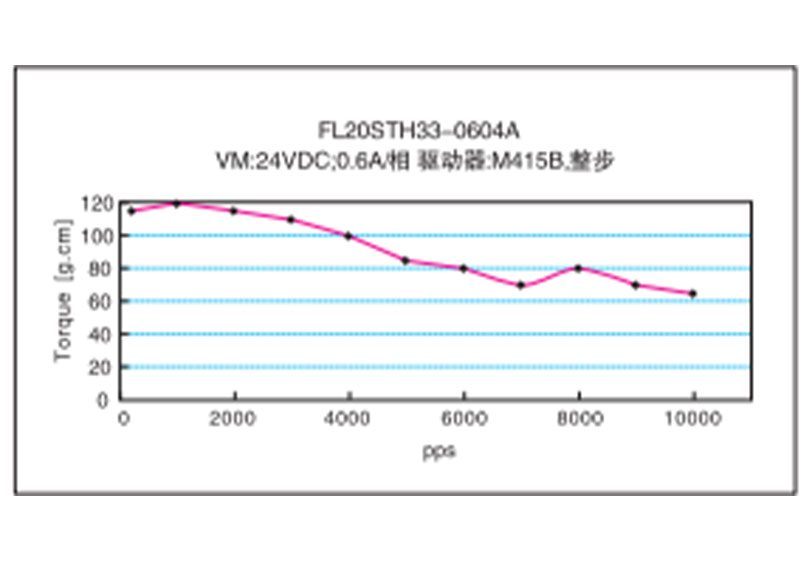

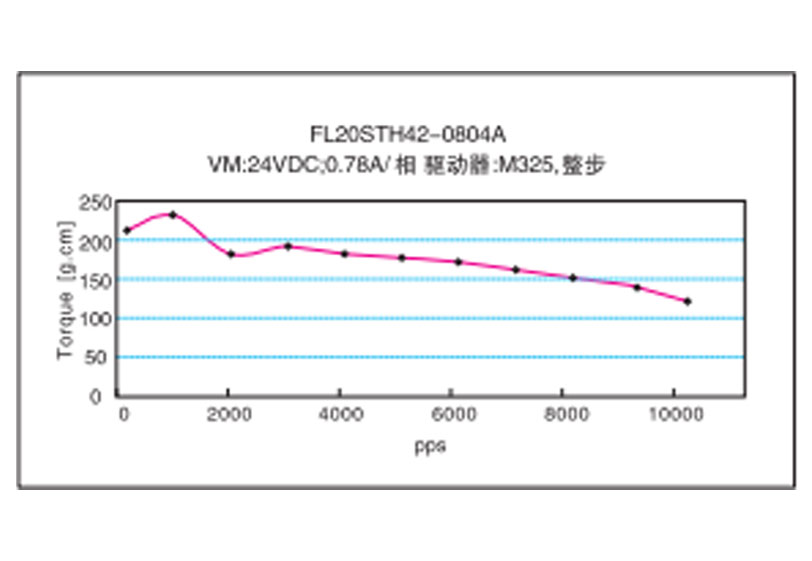

Karakteristike frekvencija-moment
