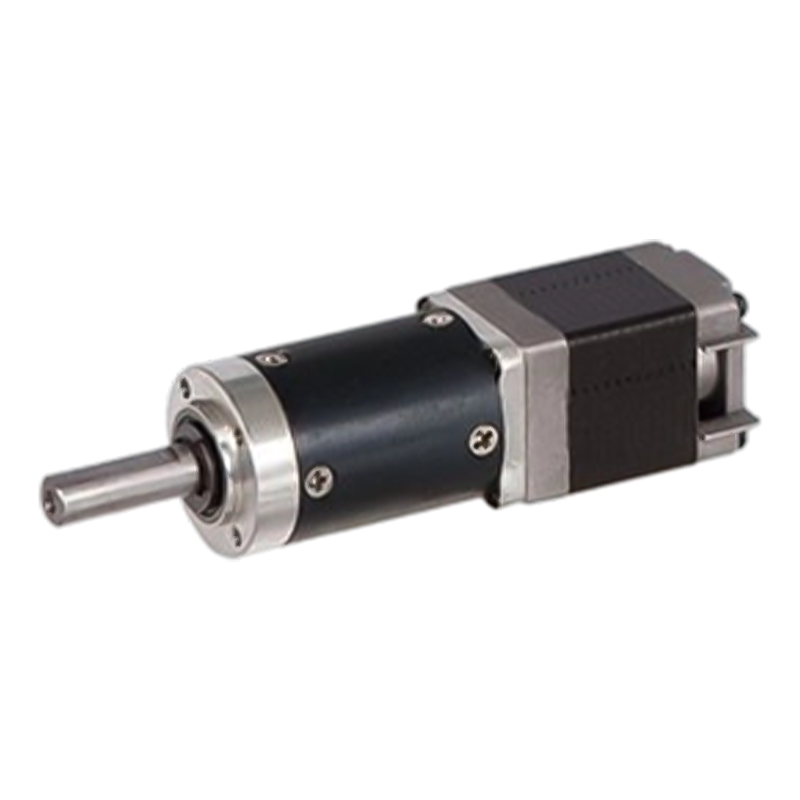

28JXS40K/28STH Koračni motor planetarnog zupčanika preciznog kutnog pomaka

28JXS40K/28STH Koračni motor planetarnog zupčanika preciznog kutnog pomaka

28JXS40K/28STH je hibridni motor s metalnim unutarnjim prstenom koji se može koristiti u različitim okruženjima.
Sam koračni motor ima visoku točnost pozicioniranja i može pretvoriti električni impulsni signal u točan kutni pomak. S visokopreciznim prijenosom planetarnog reduktora, njegova točnost pozicioniranja može se dodatno poboljšati. Općenito govoreći, točnost kuta koraka koračnog motora za planetarno usporavanje može se kontrolirati unutar ±3%, a ponovljena točnost pozicioniranja može doseći ±0,01°. Učinak smanjenja inercije reduktora je kvadrat omjera smanjenja, koji može učinkovito smanjiti utjecaj opterećenja na dinamički odziv koračnog motora i poboljšati stabilnost sustava start-stop i komutacije.

  • 28JXS40K/28STH Koračni motor planetarnog zupčanika preciznog kutnog pomaka

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

Planetarni mjenjač od 28 mm

Dopušteni raspon opterećenja: 1,2N.m~4,0N.m

Koračni motor planetarnog zupčanika (materijal prstenastog zupčanika: metal)

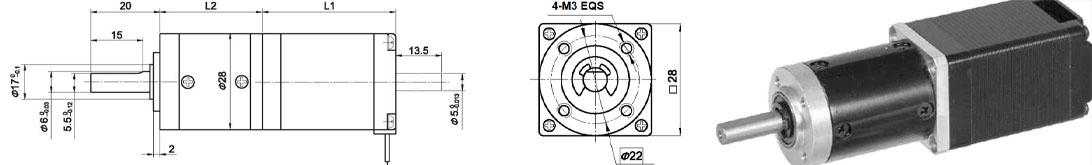

Dimenzije

Planetarni mjenjač

Materijal prstena

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje (10 mm od prirubnice)

35N

Maks. osovinsko opterećenje osovine

25N

Radijalna igra osovine (blizu prirubnice)

0,07 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

1,5°

Tehnički podaci

Specifikacije hibridnog koračnog motora 28STH

Model br.

Nazivni napon

Struja/faza

Otpor/faza

Induktivnost/faza

Drži Torguea

# potencijalnih kupaca

Inercija rotora

Težina

Duljina L1

Maks. Prijenosni omjer

Jednostruka osovina

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Jednostruka osovina, B Dvostruka osovina

28JXS40K Specifikacije planetarnog mjenjača

Omjer redukcije

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Broj zupčanika

1

2

3

4

Duljina (L2) mm

31

40.1

49

57.9

Maks. nazivni zakretni moment kg. cm

12

20

32

40

Kratkotrajno dopušteni zakretni moment kg.cm

36

60

96

120

Učinkovitost %

0.9

0.81

0.73

0.66

Težina g

60

85

95

110

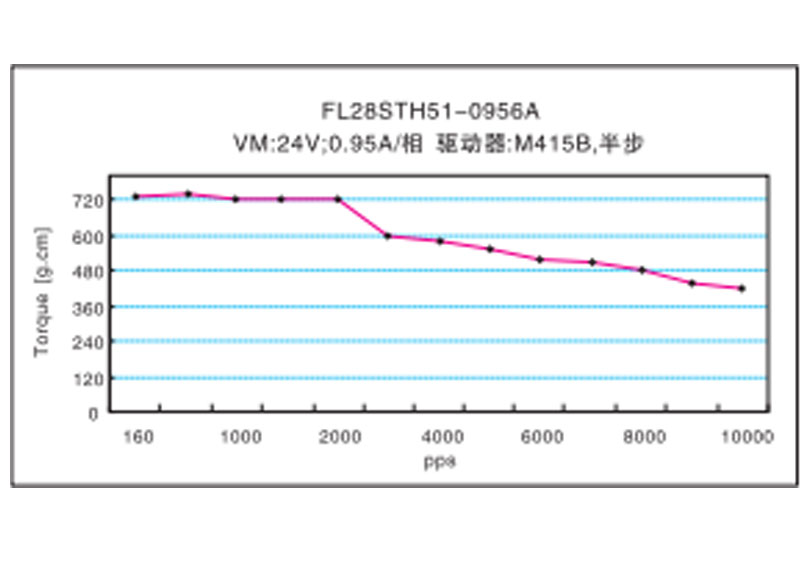

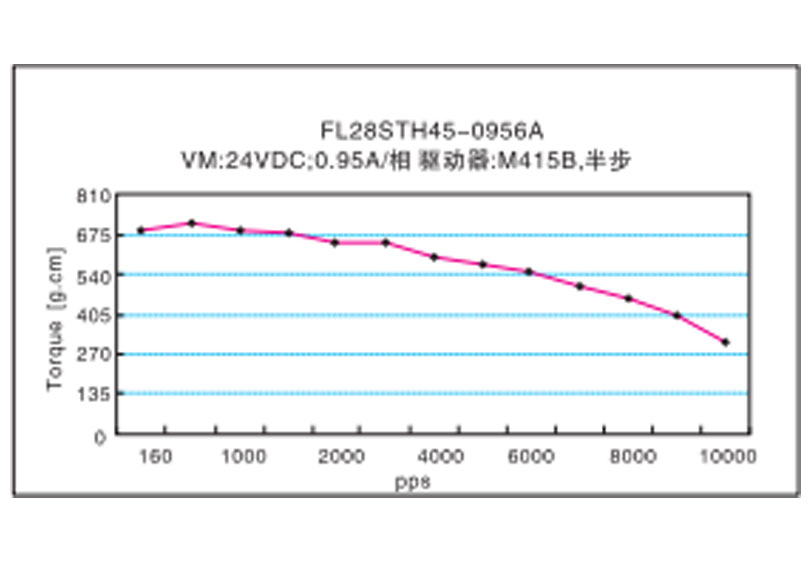

Karakteristike frekvencija-moment
