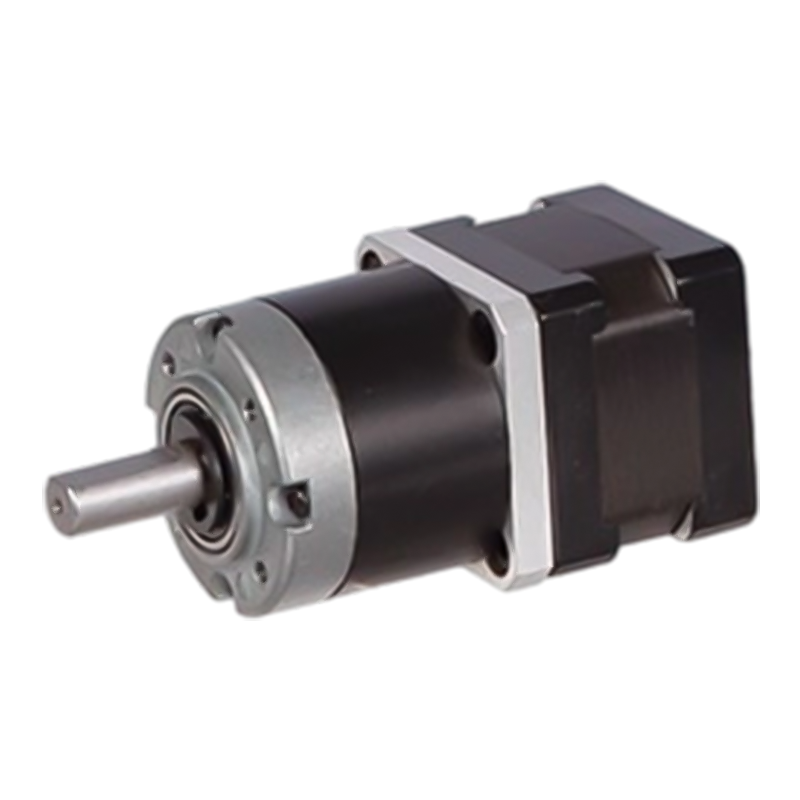

36JXES60K/35STH Koračni motor s planetarnim zupčanikom od 36 mm

36JXES60K/35STH Koračni motor s planetarnim zupčanikom od 36 mm

36JXES60K/35STH je hibridni zupčasti motor s hodajućim zvjezdastim motorom s materijalom unutarnjeg prstena od metala i metalnog praha, s vanjskim promjerom od 36 mm, koji se može odabrati između unutarnjih prstenova od dva materijala: metalnog praha (model 36JXF60K) i metala (model 36JXE60K).
Prijenos zupčanika prihvaća način unutarnjeg zahvata, a gubitak trenja zahvata između planetnog kotača, sunčanog kotača i zupčastog prstena je mali. Njegova učinkovitost prijenosa obično je između 90% i 95%, što može učinkovitije prenijeti mehaničku energiju koračnog motora na kraj opterećenja i smanjiti gubitak energije od nekih drugih metoda prijenosa usporavanja, kao što su pužni prijenosnik i pužni pogon.

  • 36JXES60K/35STH Koračni motor s planetarnim zupčanikom od 36 mm

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

Standardni mjenjač od 36 mm,

Dopušteni raspon opterećenja: 1,8N.m~6,0N.m

Koračni motor planetarnog zupčanika (materijal prstenastog zupčanika: metal i metalni prah)

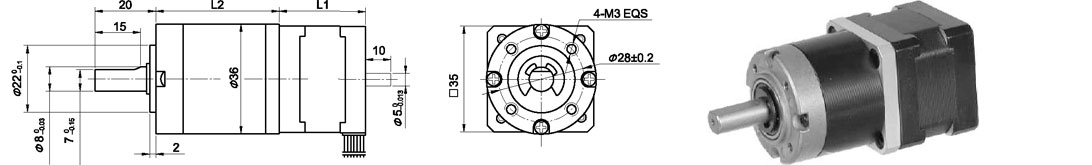

Dimenzije

Prsten se može odabrati između dva materijala: metalni prah (tip:36JXF60K), metal (tip:36JXE60 K)

Planetarni

Materijal prstena

Tip E:Metal Tip F:Metal u prahu

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje (10 mm od prirubnice)

≤50N

Maks. osovinsko opterećenje osovine

≤30N

Radijalna igra osovine (blizu prirubnice)

≤0,07 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Tehnički podaci

Specifikacije hibridnog koračnog motora 35STH

Model br.

Nazivni napon

Struja/faza

Otpor/faza

Induktivnost/faza

Drži Torguea

# potencijalnih kupaca

Inercija rotora

Težina

Duljina L1

Maks. Prijenosni omjer

Jednostruka osovina

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Jednostruka osovina, B Dvostruka osovina

36JXES60K Specifikacije planetarnog mjenjača

Omjer redukcije

3.71

5.18

14

19

27

51

71

100

139

Broj zupčanika

1

2

3

Duljina (L2) mm

27

34.1

41

Maks. nazivni zakretni moment kg. cm

18

30

48

Kratkotrajno dopušteni zakretni moment kg.cm

54

90

144

Učinkovitost %

0.9

0.81

0.73

Težina g

195

210

290

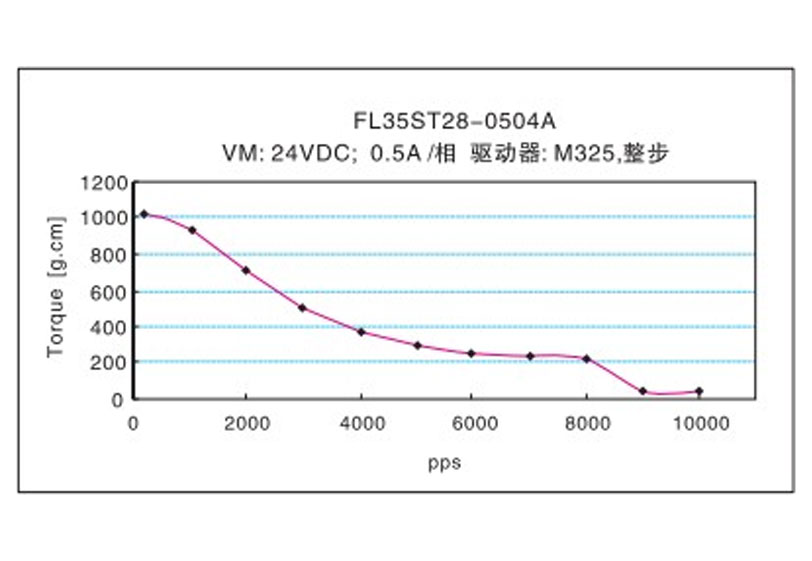

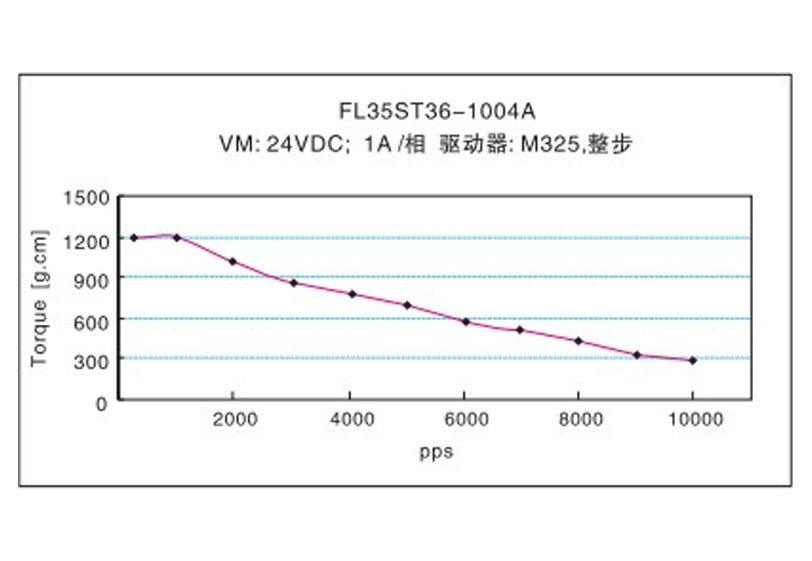

Karakteristike frekvencija-moment
