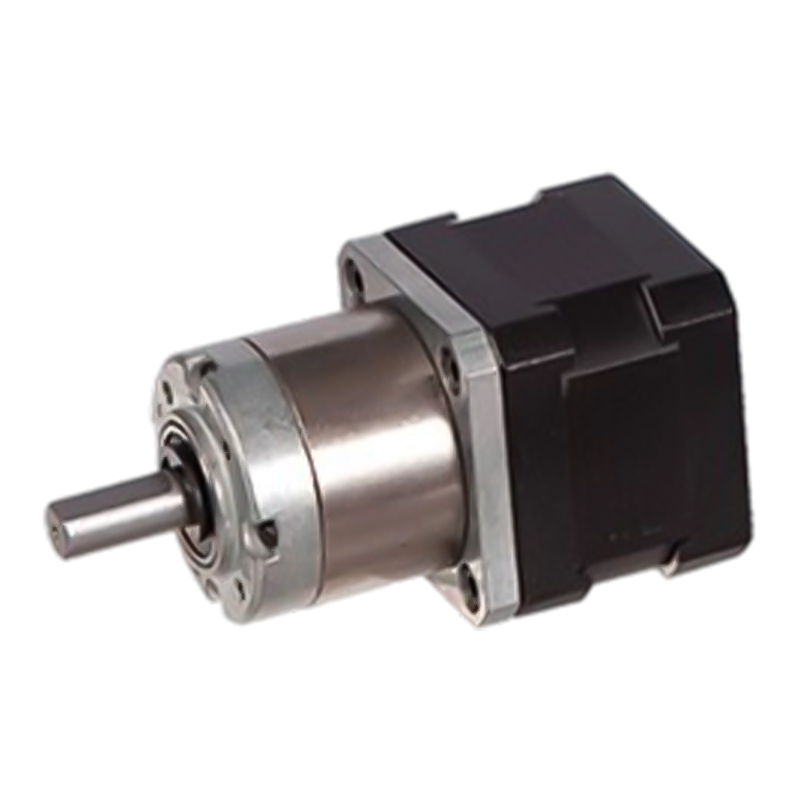

36JXES60K/42STH 12v/24v koračni motor planetarnog zupčanika

36JXES60K/42STH 12v/24v koračni motor planetarnog zupčanika

36JXES60K/42STH može se odabrati u unutarnjem prstenu od dva materijala: metalni prah (model 36JXF60K), metal (model 36JXE60K), podržava 12v/24v dvonaponsko okruženje, maksimalno dopušteno radijalno opterećenje ≤50N.
Struktura planetarnog zupčanika čini opterećenje ravnomjerno raspoređenim na svaki planetarni kotač, smanjujući silu na jedan zupčanik, smanjujući vibracije i buku. U isto vrijeme, karakteristike rada koračnog motora također su relativno stabilne, a izlazna izvedba može se održavati relativno stabilnom pod različitim opterećenjima i brzinama. Stoga koračni motor s planetarnim usporavanjem ima dobru stabilnost tijekom rada i može osigurati glatku izlaznu snagu.

  • 36JXES60K/42STH 12v/24v koračni motor planetarnog zupčanika

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

Standardni mjenjač od 36 mm,

Dopušteni raspon opterećenja: 1.8N.m~6.0N.m

Koračni motor planetarnog zupčanika (materijal prstenastog zupčanika: metal i metalni prah)

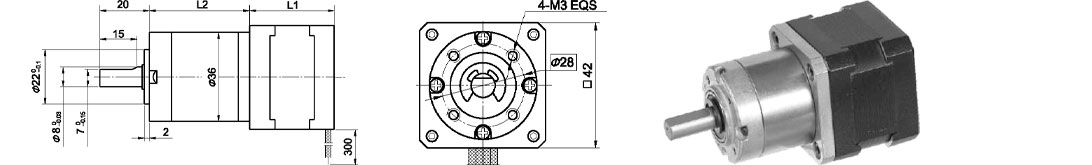

Dimenzije

Prsten se može odabrati između dva materijala: metalni prah (Tip:36JXF60K) , Metal (Tip:36JXE60K)

Planetarni mjenjač

Materijal prstena

E Tip: Metal F Tip: Metalni prah

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje (10 mm od prirubnice)

≤50N

Maks. osovinsko opterećenje osovine

≤30N

Radijalna igra osovine (blizu prirubnice)

≤0,07 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Tehnički podaci

Specifikacije hibridnog koračnog motora 42STH

Model br.

Nazivni napon

Struja/faza

Otpor/faza

Induktivnost/faza

Drži Torguea

# potencijalnih kupaca

Inercija rotora

Težina

Duljina L1

Maks. Prijenosni omjer

Jednostruka osovina

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

36JXES60K Specifikacije planetarnog mjenjača

Omjer redukcije

3.71

5.18

14

19

27

51

71

100

139

Broj zupčanika

1

2

3

Duljina (L2) mm

27

34.1

41

Maks. nazivni zakretni moment kg. cm

6

24

50

Kratkotrajno dopušteni zakretni moment kg.cm

20

70

150

Učinkovitost %

0.9

0.81

0.73

Težina g

195

210

290

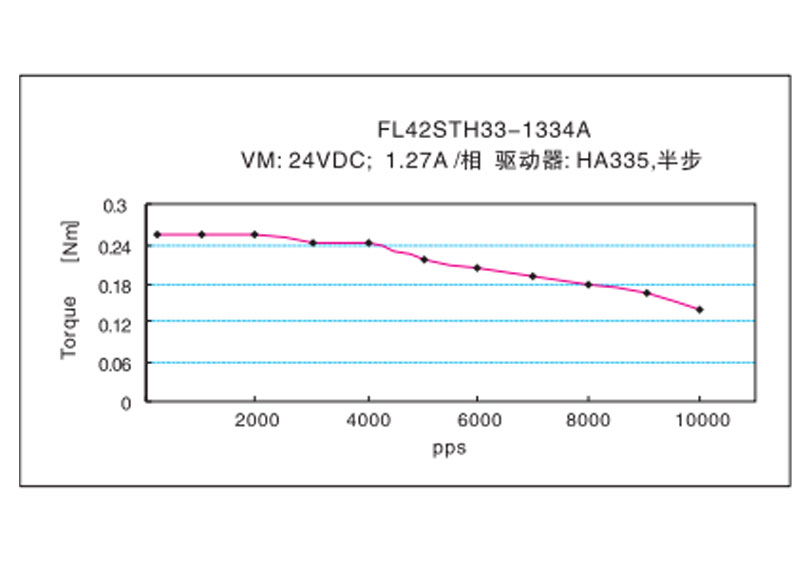

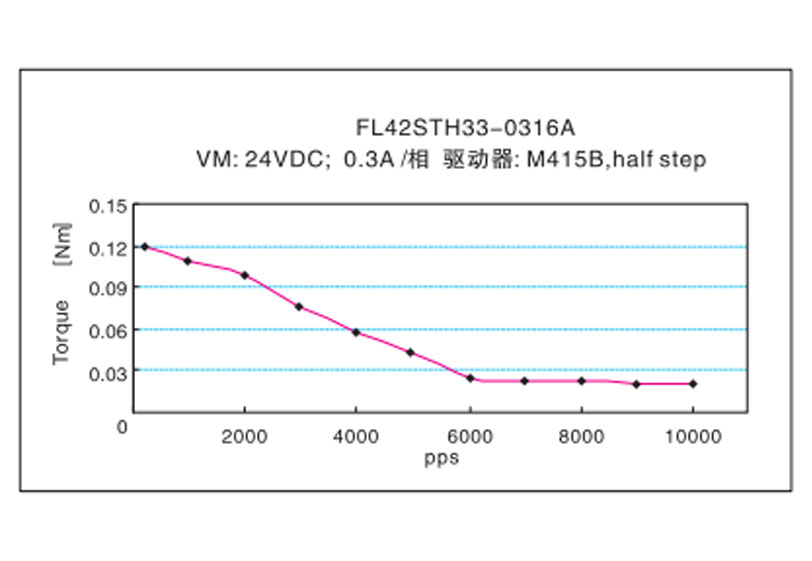

Karakteristike frekvencija-moment
