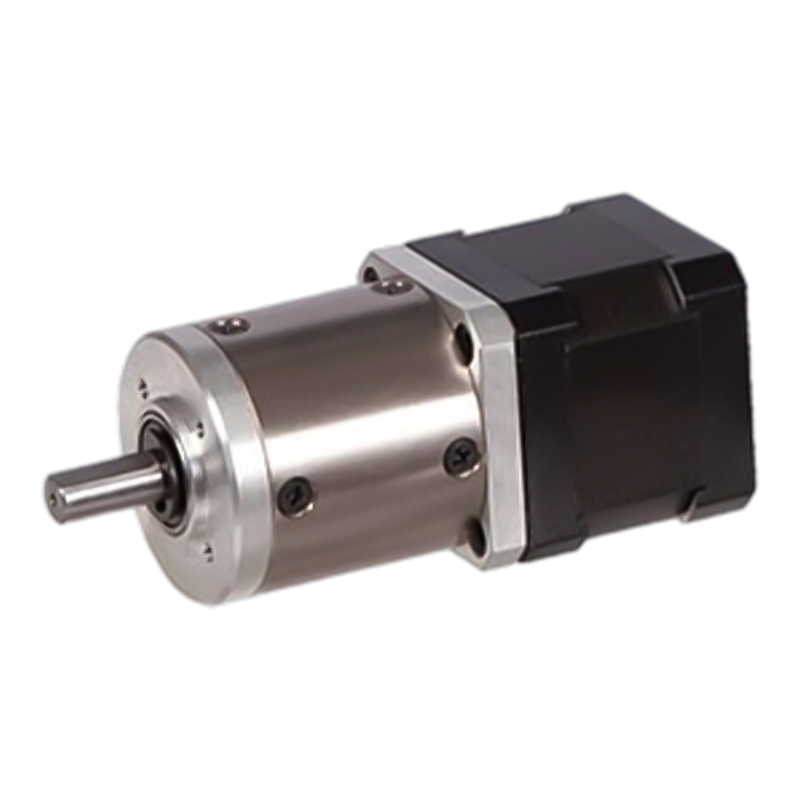

42JX150K/42STH 80N hibridni koračni motor s planetarnim zupčanikom

42JX150K/42STH 80N hibridni koračni motor s planetarnim zupčanikom

42JX150K/42STH hibridni koračni planetarni motor je hibridni koračni motor visokih performansi koji kombinira prednosti reduktora planetarnog zupčanika, prikladan za primjene koje zahtijevaju visoku preciznost i visok izlazni moment. Motor koristi metalni prstenasti materijal za osiguranje stabilnosti i izdržljivosti u uvjetima visokog opterećenja. Njegovo najveće dopušteno radijalno opterećenje je 80N, maksimalno dopušteno aksijalno opterećenje je 30N, radijalna zračnost je samo 0,06 mm, a aksijalna zračnost je 0,3 mm, sa zazorom manjim od 1,5° kada je neopterećen. Ovi parametri pokazuju da motor ima mehaničku izvedbu i mogućnosti precizne kontrole kretanja. Dodatno, motor nudi različite specifikacije, uključujući različite električne parametre napona, struje, otpora, induktiviteta, kao i višestruke redukcijske omjere i stupnjeve prijenosa, kako bi se zadovoljile potrebe različitih scenarija primjene. Zahvaljujući optimiziranom dizajnu i visokokvalitetnim proizvodnim procesima, ovaj se motor ističe učinkovitošću, pouzdanošću i radnim vijekom, što ga čini idealnim izborom za industrijsku automatizaciju, precizne instrumente i područja robotske tehnologije.

  • 42JX150K/42STH 80N hibridni koračni motor s planetarnim zupčanikom

+86 0579-86817938-836

[email protected]

42JX150K/42STH

Ojačani mjenjač promjera 42 mm,

Dopušteni raspon opterećenja: 3N.m~10N.m

Koračni motor planetarnog zupčanika (Materijal prstenastog zupčanika: metal)

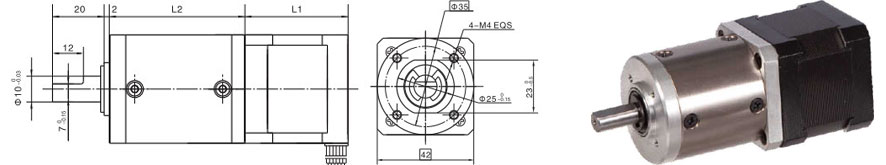

Dimenzije

Planetarni mjenjač

Materijal prstena

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje (10 mm od prirubnice)

≤80N

Maks. osovinsko opterećenje osovine

≤30N

Radijalna igra osovine (blizu prirubnice)

≤0,06nn

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Tehnički podaci

Specifikacije hibridnog koračnog motora 42STH

Model br.

Nazivni napon

Struja/faza

Otpor/faza

Induktivnost/faza

Drži Torguea

# potencijalnih kupaca

Inercija rotora

Težina

Duljina L1

Maks. Prijenosni omjer

Jednostruka osovina

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Jednostruka osovina, B Dvostruka osovina

Specifikacije planetarnog mjenjača 42JX150K

Omjer redukcije

3.5

14

17

21

49

61

84

104

126

172

212

294

Broj zupčanika

1

2

3

4

Duljina (L2) mm

32.5

39.2

45.9

52.6

Maks. nazivni zakretni moment kg. cm

30

50

90

150

Kratkotrajno dopušteni zakretni moment kg.cm

90

150

270

450

Učinkovitost %

0.9

0.81

0.73

0.66

Težina g

320

420

520

620
