42JXGS100K/42STH 42 mm 3N.m~10N.m koračni motor planetarnog zupčanika

42JXGS100K/42STH 42 mm 3N.m~10N.m koračni motor planetarnog zupčanika

42JXGS100K/42STH koristi metalni unutarnji prsten zupčanika, planetarni je reduktor s vanjskim promjerom od 42 mm, dopuštajući raspon okretnog momenta: 3N.m~10N.m.
Koračni motor ima karakteristiku brzog odziva i može postići stabilno radno stanje u kratkom vremenu. Performanse dinamičkog odziva sustava dodatno su poboljšane kombinacijom karakteristike niske inercije koračnog motora planetarnog usporavanja. Može se brzo pokrenuti, zaustaviti i preokrenuti, što može zadovoljiti neke primjene s visokim zahtjevima dinamičke izvedbe, poput brzog pozicioniranja i čestih start-stop akcija u automatiziranim proizvodnim linijama.

  • 42JXGS100K/42STH 42 mm 3N.m~10N.m koračni motor planetarnog zupčanika

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

Planetarni mjenjač od 42 mm

Dopušteni raspon opterećenja: 3N.m~ 10N.m

Koračni motor planetarnog zupčanika (materijal prstenastog zupčanika: metal)

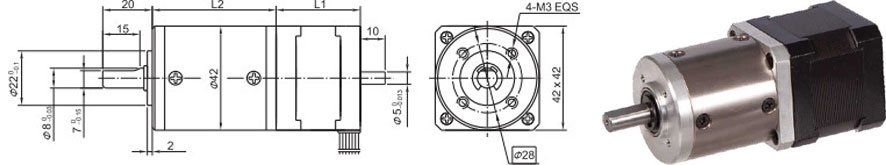

Dimenzije

Planetarni mjenjač

Materijal prstena

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje (10 mm od prirubnice)

≤50N

Maks. osovinsko opterećenje osovine

≤30N

Radijalna igra osovine (blizu prirubnice)

≤0,07 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Tehnički podaci

Specifikacije hibridnog koračnog motora 42STH

Model br.

Nazivni napon

Struja/faza

Otpor/faza

Induktivnost/faza

Drži Torguea

# potencijalnih kupaca

Inercija rotora

Težina

Duljina L1

Maks. Prijenosni omjer

Jednostruka osovina

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

Specifikacije planetarnog mjenjača 40JXGS100K

Omjer redukcije

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Broj zupčanika

1

2

3

4

Duljina (L2) mm

36.9

47.4

57.7

68

Maks. nazivni zakretni moment kg. cm

30

50

80

100

Kratkotrajno dopušteni zakretni moment kg.cm

90

150

240

300

Učinkovitost %

0.9

0.81

0.73

0.66

Težina g

200

270

330

410

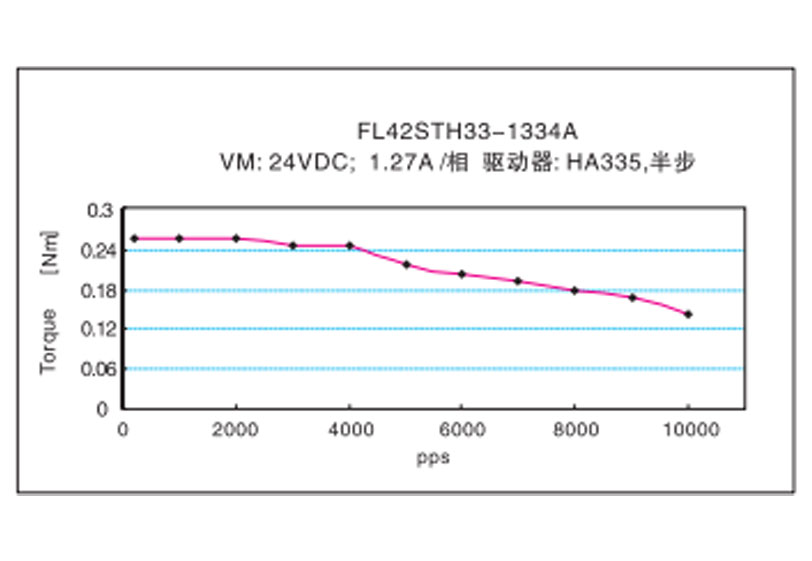

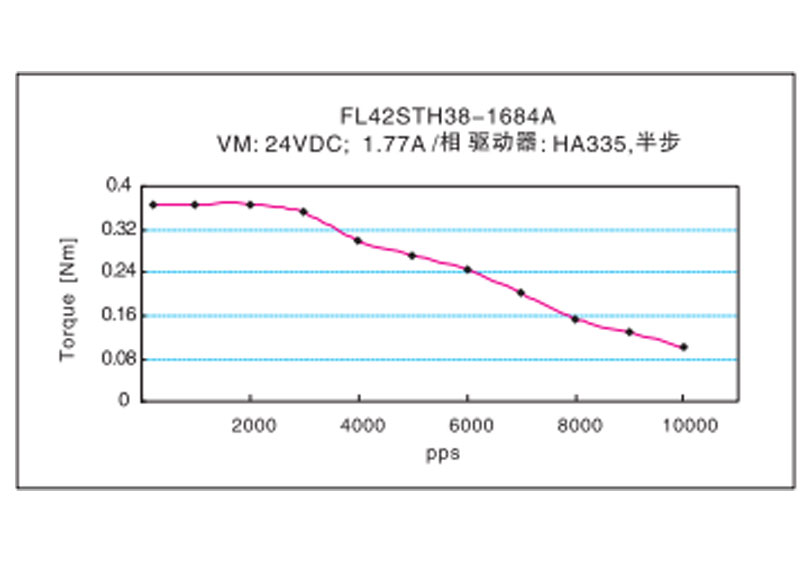

Karakteristike frekvencija-moment
