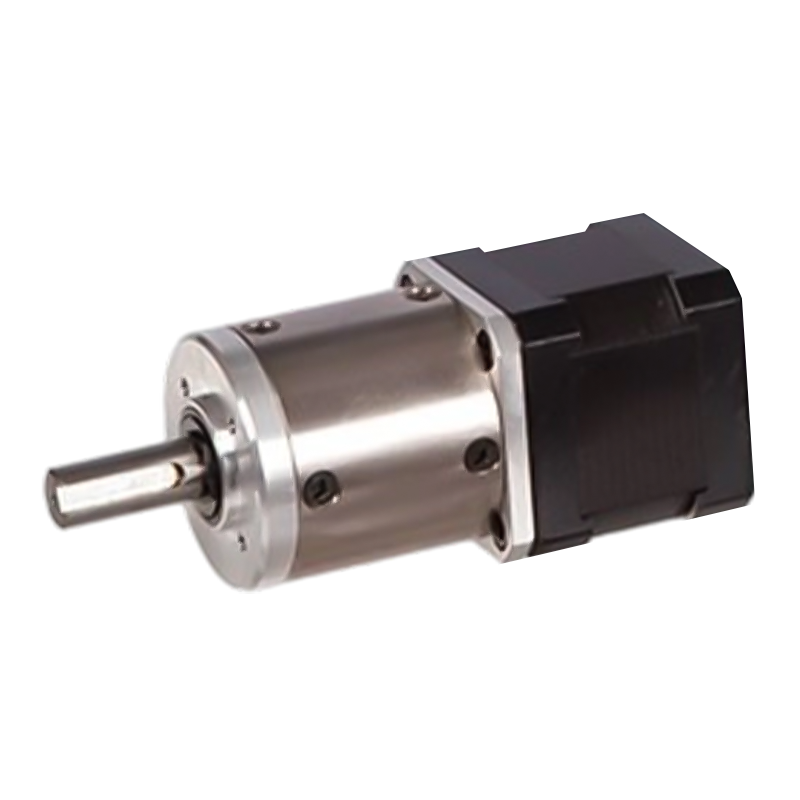

42JXGTS200K/42STH 42 mm 6N.m~20N.m Koračni motor planetarnog zupčanika

42JXGTS200K/42STH 42 mm 6N.m~20N.m Koračni motor planetarnog zupčanika

Hibridni hodajući Star motor s reduktorom 42JXGTS200K/42STH pogonska je jedinica visokih performansi s vanjskim promjerom od 42 mm i dopuštenim rasponom zakretnog momenta: 6N.m~20N.m.
Zbog svojih učinkovitih i izdržljivih karakteristika, može smanjiti troškove održavanja i potrošnju energije tijekom upotrebe, ima visoke troškovne performanse i ima jaku konkurentnost u mnogim troškovno osjetljivim područjima primjene. Može dodatno podijeliti koračni kut koračnog motora i značajno poboljšati točnost pozicioniranja sustava. Na primjer, precizni planetarni mjenjači mogu imati greške u lučnoj minuti od samo 0,05 min, što ih čini posebno prikladnima za CNC strojeve.

  • 42JXGTS200K/42STH 42 mm 6N.m~20N.m Koračni motor planetarnog zupčanika

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

Planetarni mjenjač od 42 mm

Dopušteni raspon opterećenja: 6N.m~20N.m

Koračni motor planetarnog zupčanika (materijal prstenastog zupčanika: metal)

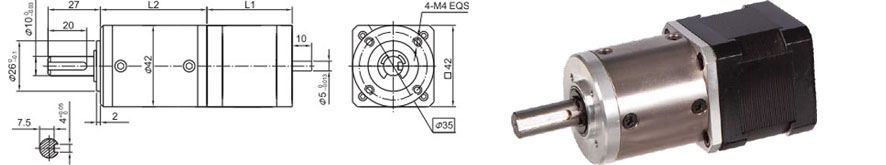

Dimenzije

Planetarni mjenjač

Materijal prstena

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje (12 mm od prirubnice)

≤80N

Maks. osovinsko opterećenje osovine

≤30N

Radijalna igra osovine (blizu prirubnice)

≤0,06 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Tehnički podaci

Specifikacije hibridnog koračnog motora 42STH

Model br.

Nazivni napon

Struja/faza

Otpor/faza

Induktivnost/faza

Drži Torguea

# potencijalnih kupaca

Inercija rotora

Težina

Duljina L1

Maks. Prijenosni omjer

Jednostruka osovina

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Jednostruka osovina, B Dvostruka osovina

40JXGTS200K Specifikacije planetarnog mjenjača

Omjer redukcije

4.44

17

22

65

83

106

247

316

403

515

Broj zupčanika

1

2

3

4

Duljina (L2) mm

38.2

49.7

60

70.3

Maks. nazivni zakretni moment kg. cm

60

100

160

200

Kratkotrajno dopušteni zakretni moment kg.cm

180

300

480

600

Učinkovitost %

0.9

0.81

0.73

0.66

Težina g

350

450

550

650

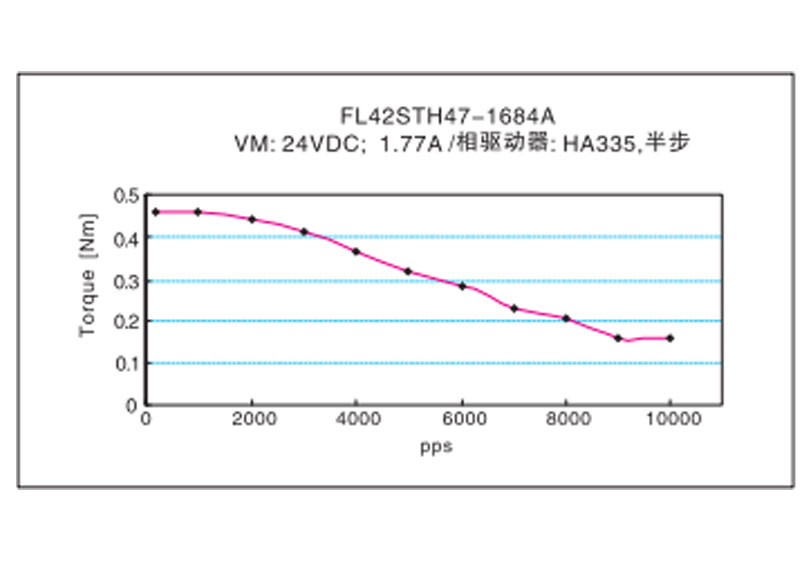

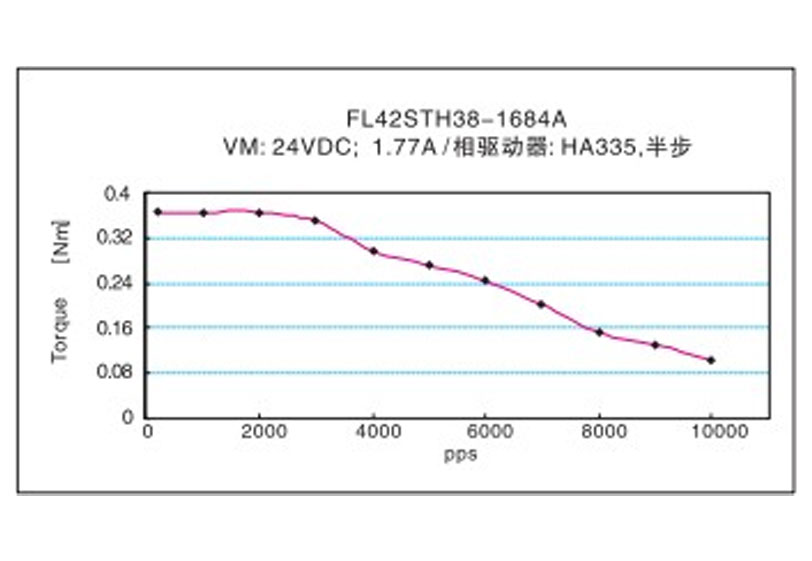

Karakteristike frekvencija-moment
