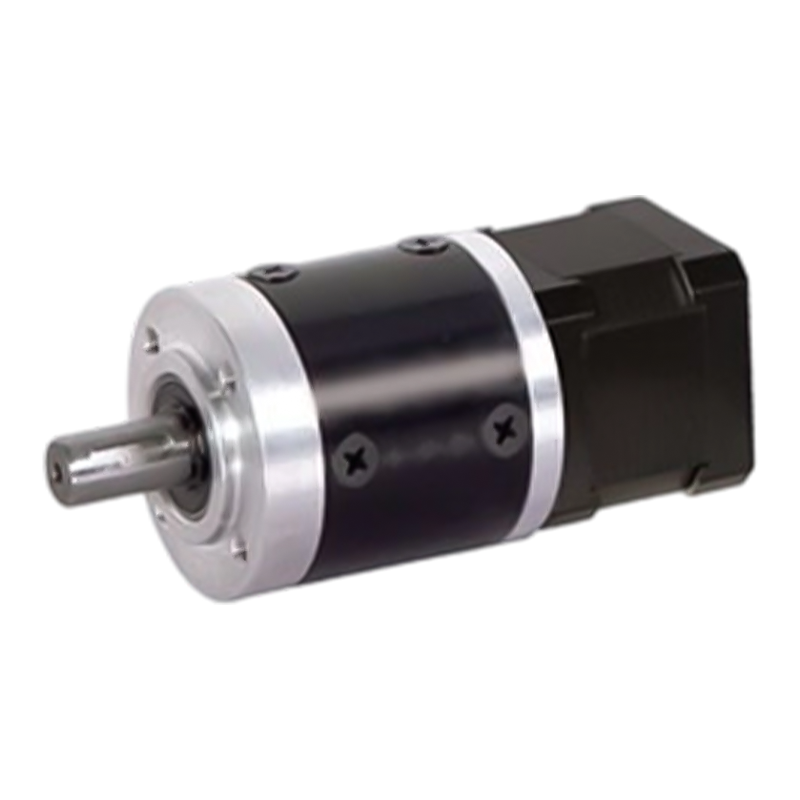

52JXM200K/42STH Planetarni koračni motor s niskim gubitkom energije

52JXM200K/42STH Planetarni koračni motor s niskim gubitkom energije

Proizvod 52JXM200K/42STH hibridni je zvjezdasti motor visokih performansi s maksimalnim dopuštenim radijalnim opterećenjem ≤80N.
Sinkronizacija s više zupčanika smanjuje gubitak energije i postiže bolju energetsku učinkovitost kada je uparena s koračnim motorom, posebno za dugotrajne industrijske scenarije. Korištenje materijala visoke čvrstoće i precizna strojna obrada planetarnog reduktora, s otpornošću na udarce i dugim vijekom trajanja, čak iu prašini, vibracijama i drugim oštrim uvjetima može biti stabilan rad. Njegov dizajn ravnomjernog opterećenja s više zubaca raspoređuje trenutna udarna opterećenja i smanjuje trošenje komponenti.

  • 52JXM200K/42STH Planetarni koračni motor s niskim gubitkom energije

+86 0579-86817938-836

[email protected]

52JXM200K/42STH

Planetarni mjenjač od 42 mm

Dopušteni raspon opterećenja: 6N.m~20N.m

Koračni motor planetarnog zupčanika (materijal prstenastog zupčanika: metal)

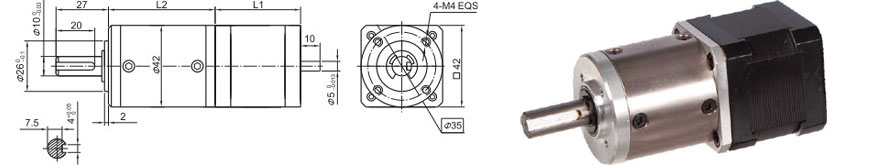

Dimenzije

Planetarni mjenjač

Materijal prstena

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje (12 mm od prirubnice)

≤80N

Maks. osovinsko opterećenje osovine

≤30N

Radijalna igra osovine (blizu prirubnice)

≤0,06 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Tehnički podaci

Specifikacije hibridnog koračnog motora 42STH

Model br.

Nazivni napon

Struja/faza

Otpor/faza

Induktivnost/faza

Drži Torguea

# potencijalnih kupaca

Inercija rotora

Težina

Duljina L1

Maks. Prijenosni omjer

Jednostruka osovina

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Jednostruka osovina, B Dvostruka osovina

40JXGTS200K Specifikacije planetarnog mjenjača

Omjer redukcije

4.44

17

22

65

83

106

247

316

403

515

Broj zupčanika

1

2

3

4

Duljina (L2) mm

38.2

49.7

60

70.3

Maks. nazivni zakretni moment kg. cm

60

100

160

200

Kratkotrajno dopušteni zakretni moment kg.cm

180

300

480

600

Učinkovitost %

0.9

0.81

0.73

0.66

Težina g

350

450

550

650

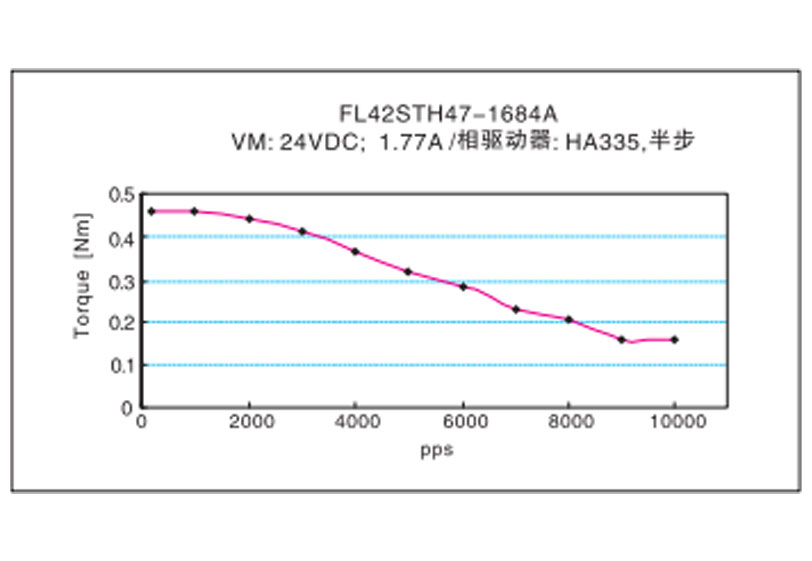

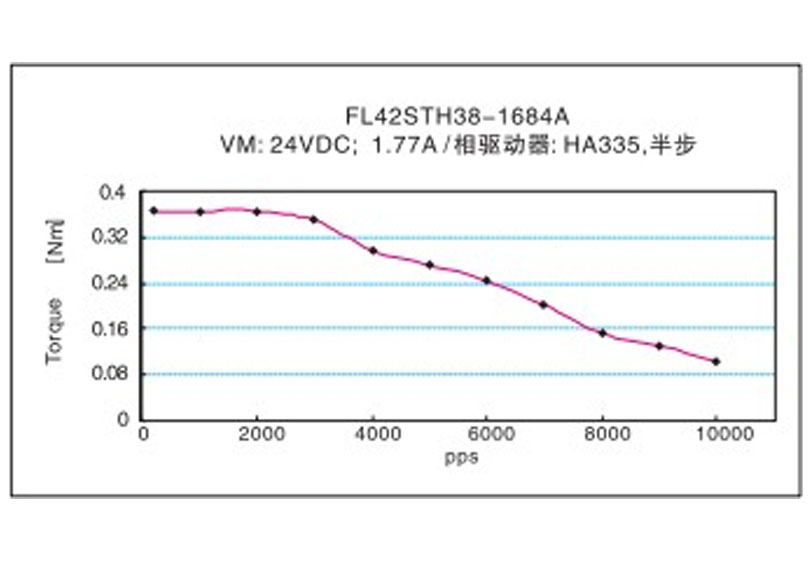

Karakteristike frekvencija-moment
