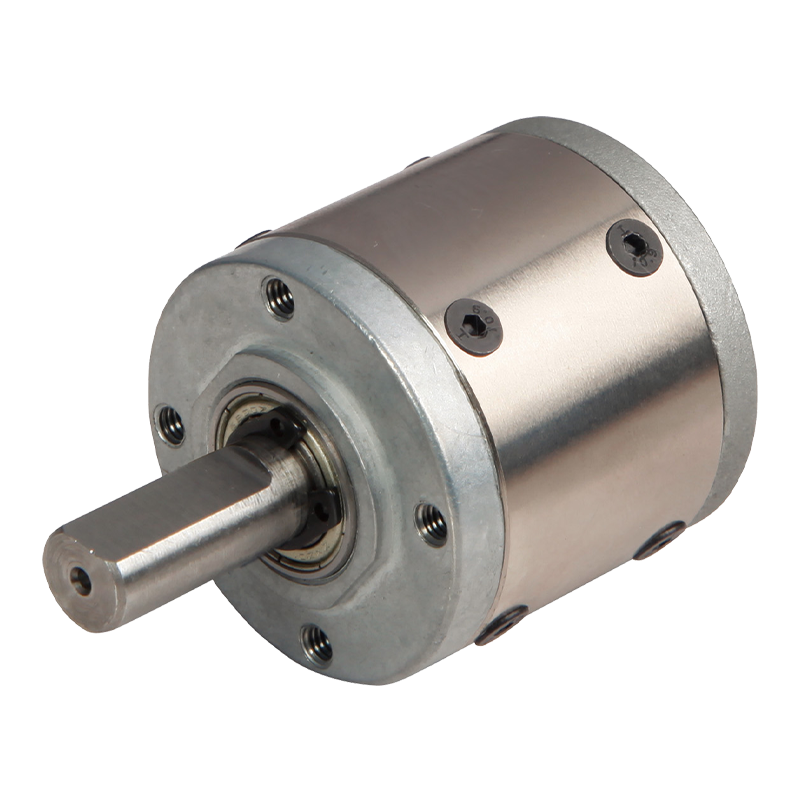

42JX100K 42 mm 1-10N.m planetarni mjenjač

42JX100K 42 mm 1-10N.m planetarni mjenjač

Planetarni mjenjač 42JX100K je planetarni mjenjač visokih performansi od 42 mm dizajniran za razne primjene koje zahtijevaju preciznu kontrolu momenta. Maksimalni dopušteni raspon opterećenja ovog mjenjača je od 1N.m do 10N.m, zadovoljavajući različite zahtjeve opterećenja. Njegov unutarnji materijal zupčanika sastoji se od E-tipa metala i F-tipa metalnog praha, čime se osigurava visoka preciznost i izdržljivost. Ležajevi izlaznog vratila koriste kotrljajuće ležajeve i kuglične ležajeve, s najvećim dopuštenim radijalnim opterećenjem od 80 N i najvećim dopuštenim aksijalnim opterećenjem od 30 N. Radijalna i aksijalna zračnost kontroliraju se unutar 0,06 mm odnosno 0,3 mm, jamčeći nesmetan rad i točnost. Dodatno, učinkovitost prijenosa ovog mjenjača doseže do 90%, s nazivnim tolerancijskim momentom od 1N.m i trenutnim tolerancijskim momentom tri puta većim od nazivnog momenta. Raspon radne temperature je od -10 ℃ do 80 ℃, s rasponom korištenja relativne vlažnosti od 20% do 85% RH. Preporučena ulazna brzina je ≤4000rpm, a ulazni i izlazni smjer su isti. Ovi parametri čine planetarni mjenjač 42JX100K široko primjenjivim u industrijskoj automatizaciji, strojnoj opremi i drugim područjima.

  • 42JX100K 42 mm 1-10N.m planetarni mjenjač

+86 0579-86817938-836

[email protected]

42 mm DC motor Planetarni mjenjač 42JX100K

Planetarni mjenjač od 42 mm,

Dopušteni raspon opterećenja: 1 N.m〜10N.m

Planetarni mjenjač

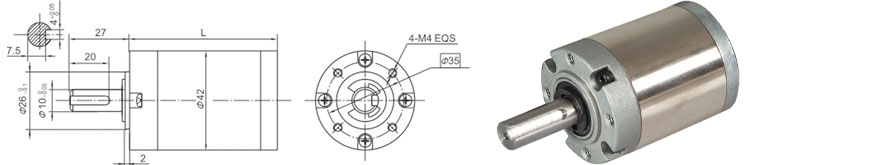

Dimenzije

Parametar

Parametar prijenosnog omjera

Prijenosni omjer

L dimenzija

Faza1

3,7 ~ 5,2

31.5

Faza 2

14 ~ 27

42.1

Faza3

51 ~ 139

52.5

Faza4

189 ~ 720

62.9

Parametar

Parametar

Faza1

Faza 2

Faza3

Faza4

Učinkovitost prijenosa

90%

81%

73%

66%

Nazivni tolerancijski moment

1 N.m

4N.m

8N.m

10N.m

Maksimalni trenutni tolerancijski moment

Tri puta veći od nazivnog zakretnog momenta

Radna temperatura

-10 ℃ ~ 80 ℃

Radna vlažnost okoline

20% ~85% RH

Preporučena brzina unosa

≤4000 o/min

Ulazni i izlazni smjer

Isti smjer

Tehnički podaci

Materijal kućišta

E tip: Metal F tip: Metalni prah

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje(12 mm od prirubnice)

≤80N

Maks. osovinsko opterećenje osovine

≤30N

Radijalna igra osovine (blizu prirubnice)

≤0,06 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1,5°

Pritisna sila osovine, maks

≤150N
