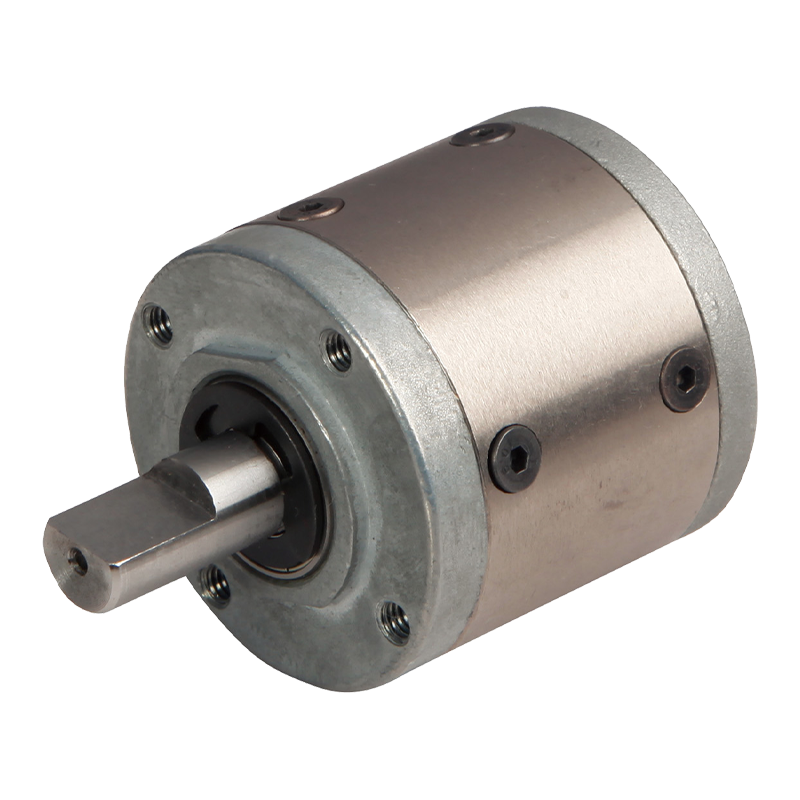

42JX150K 42 mm 2-15 N.m planetarni mjenjač

42JX150K 42 mm 2-15 N.m planetarni mjenjač

42JX150K je planetarni reduktor visokih performansi s vanjskim promjerom od 423 mm, koji omogućuje raspon okretnog momenta od 2N.m ~ 15N.m i radnu temperaturu od -10℃~ 80℃.
Struktura planetarnog zupčanika planetarne mjenjačke kutije omogućuje međusobno spajanje više zupčanika u ograničenom prostoru kako bi se postigao prijenos snage i usporavanje i povećanje momenta. U usporedbi s tradicionalnim mjenjačima s paralelnim vratilom, uz isti prijenosni omjer i nosivost, obujam planetarnog mjenjača može se smanjiti za 30% do 50%, a težina je također manja, što se lako postavlja i postavlja u prostorno ograničenu opremu. Više planetarnih kotača dijeli opterećenje, čineći silu na svakom zupčaniku relativno malom. U isto vrijeme, zupčanik je obično izrađen od legiranog čelika visoke čvrstoće, nakon kaljenja, brušenja i drugih procesa, tvrdoća površine zuba je visoka, dobra otpornost na habanje, može izdržati veliki moment i udarna opterećenja, pogodno za prijenose u teškim uvjetima.

  • 42JX150K 42 mm 2-15 N.m planetarni mjenjač

+86 0579-86817938-836

[email protected]

Planetarni mjenjač od 42 mm 42JX150K

Φ42 planetarni reduktor

Dopušteni raspon zakretnog momenta: 2N.m~15N.m

Planetarni mjenjač

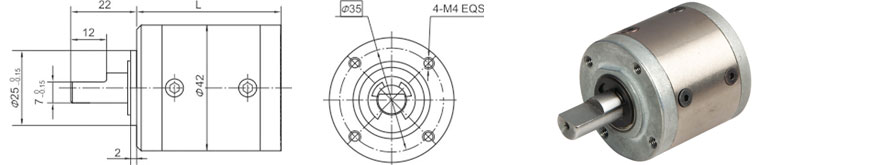

Dimenzije

Parametar

Parametar prijenosnog omjera

Prijenosni omjer

L dimenzija

Faza1

3,5~6,0

32.5

Faza 2

14~30

39.2

Faza3

49~144

46

Faza4

172~504

52.5

Parametar

Parametar

Faza1

Faza 2

Faza3

Faza4

Učinkovitost prijenosa

90%

81%

73%

66%

Nazivni tolerancijski moment

2N.m

4N.m

8N.m

15N.m

Maksimalni trenutni tolerancijski moment

Tri puta veći od nazivnog momenta

Radna temperatura

-10 ℃ ~ 80 ℃

Radna vlažnost okoline

20%~85%RH

Preporučena brzina unosa

≤4000 o/min

Ulazni i izlazni smjer

Isti smjer

Tehnički podaci

Materijal kućišta

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje(12 mm od prirubnice)

≤80N

Maks. osovinsko opterećenje osovine

≤30N

Radijalna igra osovine (blizu prirubnice)

≤0,06 mm

Aksijalna igra osovine

≤ 0,3 mm

Zazor u praznom hodu

≤1,5°

Pritisna sila osovine, maks

≤150N
