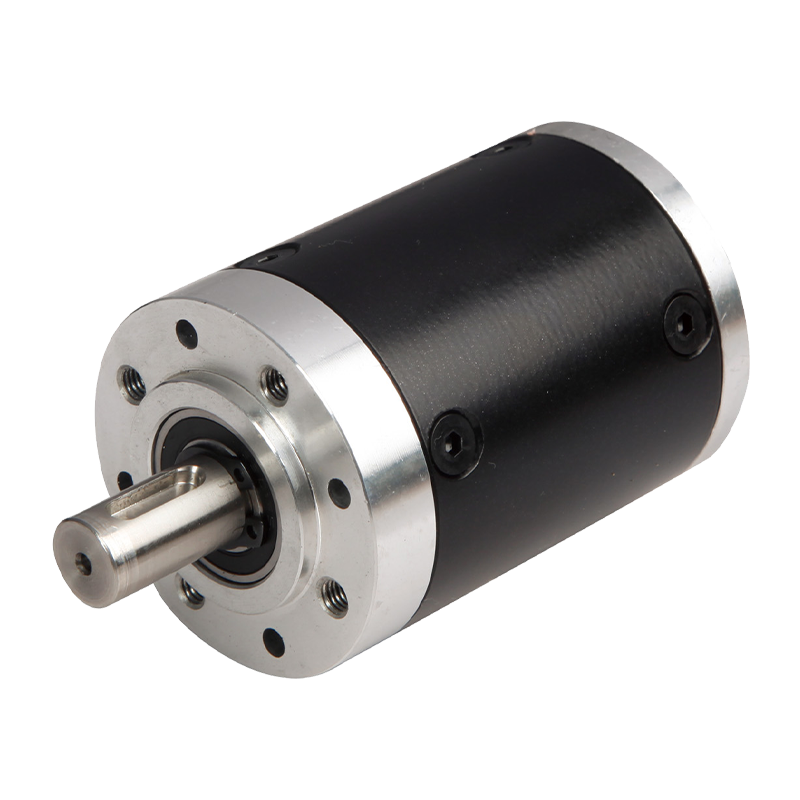

52JXM200K 52 mm 2-20 N.m planetarni mjenjač

52JXM200K 52 mm 2-20 N.m planetarni mjenjač

52JXM200K je jedinica za planetarno usporavanje s vanjskim promjerom od 52 mm i učinkovitošću prijenosa prvog stupnja od 90%, pogodna za okruženja dvostrukog napona od 12v/24v.
Struktura planetarnog zupčanika planetarne mjenjačke kutije čini radijalnu silu i aksijalnu silu generiranu tijekom procesa zahvata u ravnoteži, smanjujući vibracije i buku. Osim toga, procesi obrade i sastavljanja zupčanika visoke preciznosti, kao i razuman dizajn parametara zupčanika, također pomažu u smanjenju utjecaja i buke zahvata zupčanika, a buka tijekom rada obično se može kontrolirati ispod 40-60 dB. Struktura planetarnog mjenjača je jednostavna i kompaktna, a broj dijelova je relativno mali, što smanjuje mogućnost kvara sustava zbog kvara dijelova. U isto vrijeme, ključne komponente kao što su zupčanici podvrgnute su strogoj kontroli kvalitete i testiranju performansi, uz visoku pouzdanost i stabilnost, i mogu održavati dobro radno stanje pod dugotrajnim kontinuiranim radom, a prosječno vrijeme rada bez problema može doseći više od 20 000 sati.

  • 52JXM200K 52 mm 2-20 N.m planetarni mjenjač

+86 0579-86817938-836

[email protected]

Planetarni mjenjač od 52 mm 52JXM200K

Planetarni mjenjač od 52 mm,

Dopušteni raspon opterećenja: 2N.m〜20N.m

Planetarni mjenjač

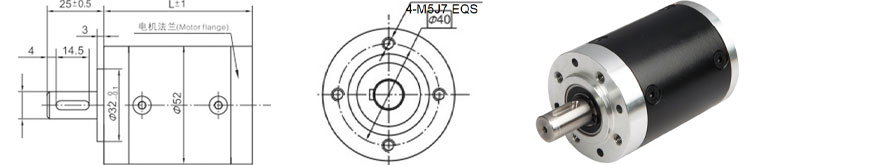

Dimenzije

Parametar

Parametar prijenosnog omjera

Prijenosni omjer

L dimenzija (mm)

Zubi osovine, početna struktura

Kombinirana početna struktura

Faza1

4,5 ~ 8

56

65

Faza 2

20 ~ 64

71

80

Faza3

91 ~ 512

87

96

Parametar

Parametar

Faza1

Faza 2

Faza3

Učinkovitost prijenosa

90%

81%

73%

Nazivni tolerancijski moment

4N.m

12N.m

20N.m

Maksimalni trenutni tolerancijski moment

Tri puta veći od nazivnog zakretnog momenta

Radna temperatura

-10 ℃ ~ 80 ℃

Radna vlažnost okoline

20% ~ 85% RH

Preporučena brzina unosa

≤4000 o/min

Ulazni i izlazni smjer

Isti smjer

Tehnički podaci

Materijal kućišta

Metalni

Ležaj na izlazu

Kuglični ležajevi

Maks. Radijalno opterećenje(12 mm od prirubnice)

≤200N

Maks. osovinsko opterećenje osovine

≤100N

Radijalna igra osovine (blizu prirubnice)

≤0,04 mm

Aksijalna igra osovine

≤0,3 mm

Zazor u praznom hodu

≤1°

Pritisna sila osovine, maks

≤300N
